Takskjutport
Takskjutport från holländska Alpha Deuren är av ett resultat av den modernaste design och produktionsteknik som finns tillgänglig inom konceptet takskjutport. De är robusta och exceptionellt slitstarka.
VARFÖR EN TAKSKJUTPORT?
- Tillverkas helt måttbeställd i en mängd olika utföranden
- Motorer och styrningar från Europas största och ledande tillverkare, Tyska GFA
- Torsionsfjädrar dimensionerade för 30 000 öppningscykler
- Utmärkt kombination av värmeisolering och ljudabsorption
- Perfekt kombination av pris, prestanda och tillämpningsalternativ
- Portarna är utformade i enlighet med och CE-märkta mot den gällande portstandarden EN13241.
- Korta leveranstider och hög leveranssäkerhet
- 2 års garanti

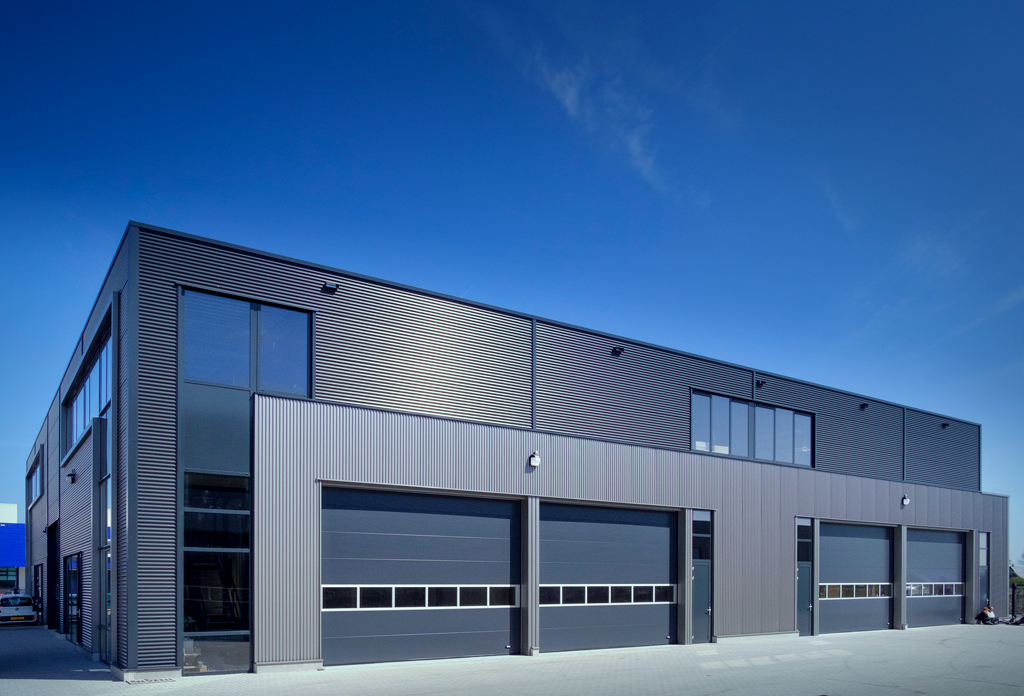

Takskjutport ISO 40 är konstruerad och tillverkad med hjälp av den allra senaste tekniken. Finishen är robust och detaljerad vilket de inkapslade slutstyckena i metall eller aluminium, förstärkningsprofilerna och de anodiserade aluminiumprofilerna visar, något som inte kan ses från utsidan. Flexibilitet är allt vid tillverkningsprocessen. Det är en riktig mångsysslare som perfekt kombinerar pris, prestanda och tillämpningsalternativ.
Takskjutport ISO 40 mm är Alphas mest populära port, en modern konstruktion som förenar utmärkt värmeisolering och ljudabsorberande egenskaper tack
vare sina mikroprofiler. Valen av design och material är oändliga, vilket innebär att porten alltid kan vara perfekt konfigurerad för att möta dina önskemål. Många typer av inbyggda fönster samt olika höjder och bredder ingår i ISO 40 mm-sortimentet, liksom 12 Alpha standard-RALfärger.
Takskjutportar från holländska Alpha Deuren är robusta och exceptionellt slitstarka. Genom att använda olika portsektionshöjder på panelerna kombinerat med olika höjder på topprofilen av naturanodiserad aluminum anpassas porthöjden optimalt till varje öppning.
Alpha-produkterna är föremål för ständiga och intensiva hållbarhetsprov. Vid dessa tester öppnas och stängs prototyperna 30000 gånger, varefter de utvärderas av experter. Denna ständiga uppmärksamhet på kvalitet och säkerhet har burit frukt, och våra takskjutportar och deras fysiska egenskaper är helt EN13241-1-kompatibla och är integrerat TÜV Nord-certifierade.
Teknisk fakta – takskjutport
CE-Märkning Isolervärde U-värde för ALU 40 mm sektionsport U-värde ISO 60 mm sektionsport U-värde ISO 80 mm sektionsport Lufttäthet Vattentäthet Vindlastkapacitet Säkerhet och certifiering Sidoutrymmen Öppningshastighet Nödmanövrering Driftspänning, nätanslutning
Motor, skyddsklass Frekvensstyrd motor (Tillval) Kablage Extra säkerhetsfotocell
Takskjutport CE-märks mot Byggproduktförordningen enligt gällande
standard EN13241. Motordrivna CE-märks också mot Maskindirektivet,
Lågspänningsdirektivet och EMC-direktivet.
U-värde ISO 40 mm sektionsport
5 000 x 5 000 mm: 1,02 W/m2K
5 000 x 5 000 mm: 3,87 W/m2K
5 000 x 5 000 mm: 0,77 W/m2K
5 000 x 5 000 mm: 0,49 W/m2K
Klass 2 enligt EN12426.
Klass 2 enligt EN12425.
Klass 3 enligt EN12444 och
EN12424.
Säkerhet har varit en viktig del i utvecklingsarbetet och portarna är utformade i enlighet med och CE-märkta
mot den gällande portstandarden EN13241.
Till exempel är portarna försedda med:
– Skydd mot vajerbrott
– Fjäderbrottsskydd
– Vajerslakskydd på motordrivna portar
– Urspårnings och fingersäkra skenor
– Fingersäkra sektionsskarvar på portar lägre än 2,5 m
– Optisk klämmskyddslist på motordrivna portar
– Överlastningsskydd som förhindrar att man ”åker med“ porten upp.
Min 250 mm fritt utrymme från portöppning vid motorsidan. Mått i övrigt enligt standard för takskjutporten.
Varierande beroende på portstorlek och beslagalternativ. Standard motorerna går med 24 varv/min vilket motsvarar 0,15 – 0,25 m/s. De varvtalsstyrda motorerna går att köra med 65 varv/min vid öppning och 30 varv/min vid stängning ned till 2,5 meters öppning
Manuellt via handkedja, länkväxel, integrerad i motorn.
3-fas 400V, T10A via med som standard ansluten CEE-kontakt.
Frekvensstyda motorer 3-fas 400V.
3-fas el-motor på 0,37 kW 50Hz. Skyddsklass IP65. Temperaturområde från –5 °C till +40 °C. Motorfäste ingår.
1-fas 230V, kapslingsklass IP65
Komplett kablage försett med plug-in kontakter. Optiskt klämskydd med kopplingsdosa monterad på port. Spiralkabel med plug-in-kontakter och fästen. Microbrytare till lås med anslutning till styrskåp via spiralkabel.
Levereras då användningsområde och placering så kräver.

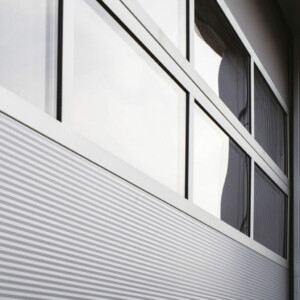

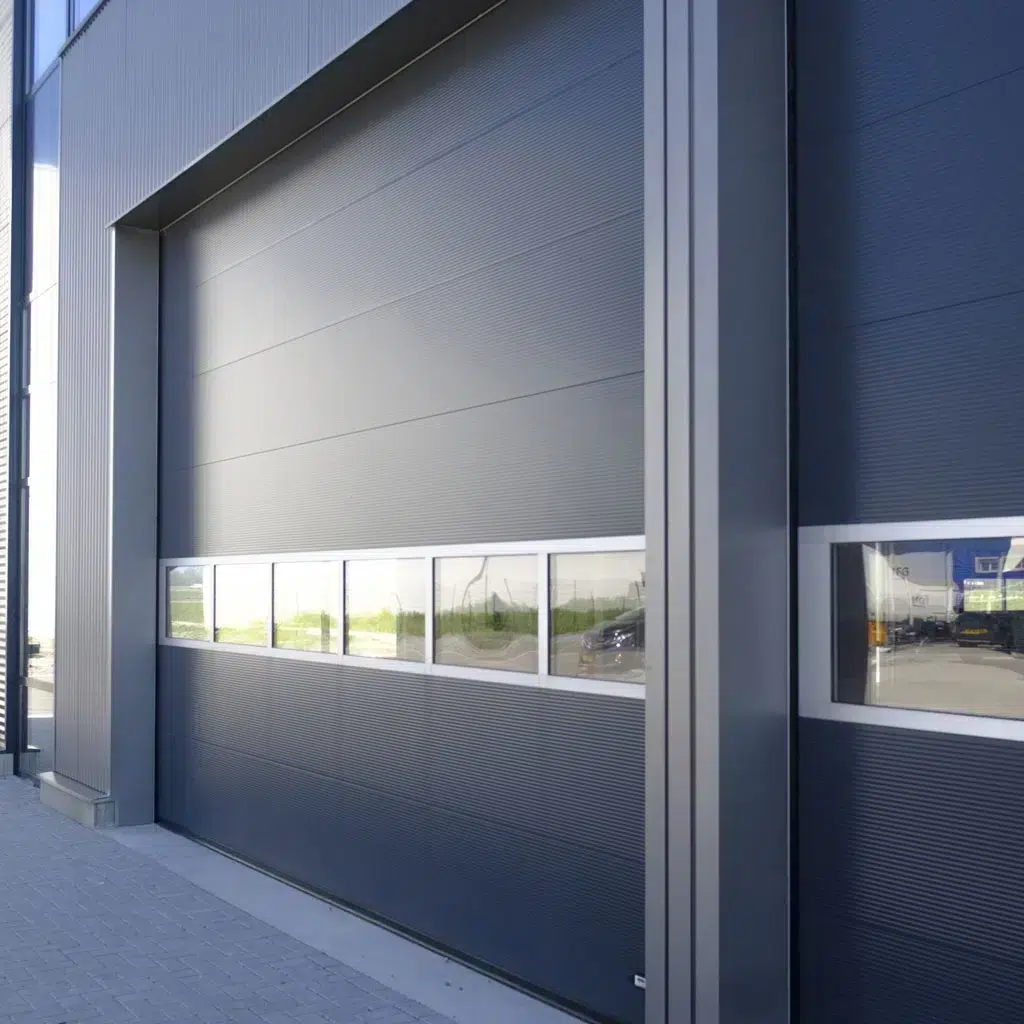

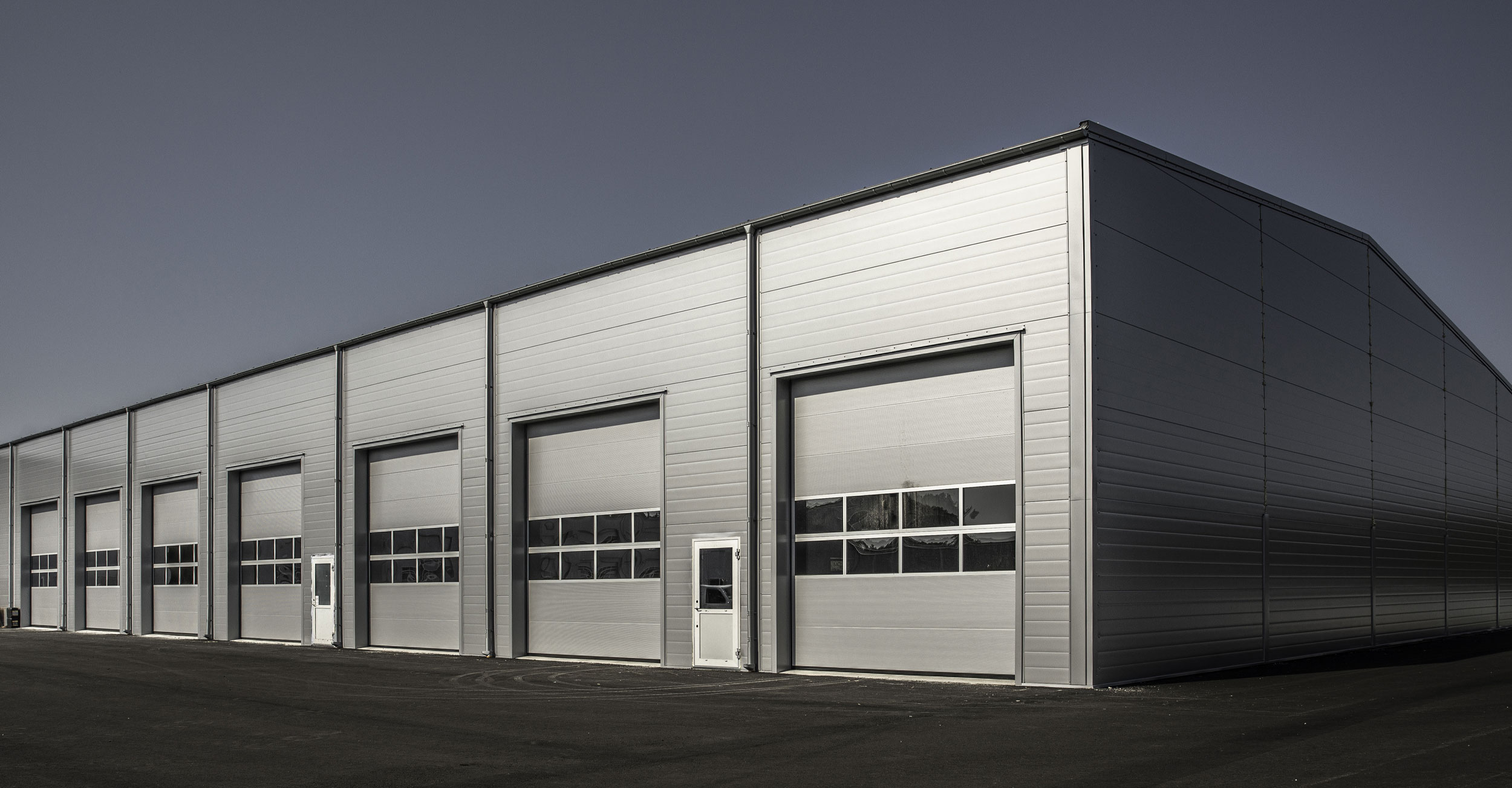

Fönster – takskjutport
| Helglasad alu port | Alu sektion med fönster |
 |
 |
Stockholm
Göteborg
Malmö
Uppsala
Kulörer, färger – takskjutport
En industriports färg har givetvis stor betydelse för totalintrycket av byggnaden.
| Alphas interna sortiment erbjuder 12 vanliga RAL-färger, kontakta Prido för fler färger. |  |
|---|
| RAL 3000 | RAL 5003 | RAL 5010 | RAL 6009 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 7005 | RAL 7016 | RAL 8014 | RAL 9002 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 9005 | RAL 9006 | RAL 9007 | RAL 9010 |
|---|---|---|---|
 |
 |
 |
 |
Projekteringsvägledning
Skensystemet för Alphaporten är unikt avseende profilernas utformning, materialval och finish. Användarens säkerhet, slitstyrka och pålitlighet är de huvudsakliga utgångspunkterna då skensystemen konstrureras.
T 240
Låglyft
A = 240 mm
B = daghöjd + 1 000 mm
Bredd max 6 500 mm
T 340
Låglyft
A = 350 mm
B = daghöjd + 750 mm
Bredd max 6 500 mm
T 400
Höglyft
A = lyft + 400 mm,
B = daghöjd – lyft + 600 mm
T 400 hF
Höglyft med nedsänkt fjäderpaket
A = lyft + 200 mm
B = daghöjd – lyft + 600 mm
Bredd max 4 500 mm
Lyft min. 1 450 mm
T 450
Standardlyft
A = 430 – 510 mm
B = daghöjd + 650 mm
T 500
Vertikallyft
A = daghöjd + 560 mm
T 500 hF
Vertikallyft med nedsänkt fjäderpaket
A = daghöjd + 400 mm
Bredd max 4 500 mm
Skensystem och beslag
Skensystemet för Alphaporten är unikt avseende profilernas utformning, materialval och finish.
Användarens säkerhet, slitstyrka och pålitlighet är de huvudsakliga utgångspunkterna då skensystemen konstrureras.
Allt tillverkas i Alpha-Deurens egna fabrik med senaste teknik. Materialet är galvaniserat och allt är sammansatt med skruv och muttrar för att underlätt vid underhållsarbeten.
Portarna går också att få med beslagningar avsedda för stallmiljöer och tvätthallar.
Vanliga frågor om takskjutportar
En takskjutport (även kallad sektionsport) är en industriport där portbladet består av flera sektioner som följer skensystem upp mot taket när porten öppnas. Porten tar därmed inget utrymme utanför eller inne i lokalen i öppet läge. Prido takskjutport levereras med motorer och styrningar från tyska GFA.
U-värde på en 5×5 m takskjutport från Prido varierar med sektionstyp: ISO 40 mm har U-värde 1,02 W/m²K, ISO 60 mm har 0,77 W/m²K, och ISO 80 mm har hela 0,49 W/m²K. ALU 40 mm helglasad sektion har U-värde 3,87 W/m²K. ISO 80 mm är därmed att föredra där högsta energikrav ställs.
Prido takskjutportar är hållbarhetsprovade genom att prototyper öppnas och stängs 30 000 gånger och därefter utvärderas av experter. Torsionsfjädrarna är dimensionerade för 30 000 öppningscykler. Portarna är CE-märkta mot EN13241-1 och integrerat TÜV Nord-certifierade.
Prido takskjutport finns i sju skensystem anpassade efter utrymme och användning: T240 (låglyft), T340 (standardlåglyft), T400 (höglyft), T400 hF (höglyft med nedsänkt fjäderpaket), T450 (standardlyft), T500 (vertikallyft) och T500 hF (vertikallyft med nedsänkt fjäderpaket). Max bredd är 6 500 mm för T240 och T340.
Standardmotor från GFA går med 24 varv/min vilket motsvarar en öppningshastighet på 0,15–0,25 m/s. Frekvensstyrda motorer kan köras med 65 varv/min vid öppning och 30 varv/min vid stängning ner till 2,5 meters öppning. Frekvensstyrda motorer är optimala där snabb trucktrafik förekommer.
En takskjutport från Prido kräver minst 250 mm fritt sidoutrymme vid motorsidan från portöppningen. Övriga mått följer standard för takskjutportens skensystem. Jämfört med vikportar behöver takskjutportar större överhöjd eftersom portbladen lagras under taket.
Takskjutportar från Prido har inbyggt skydd mot vajerbrott, fjäderbrottsskydd, vajerslakskydd på motordrivna portar, urspårnings- och fingersäkra skenor, fingersäkra sektionsskarvar (på portar under 2,5 m), optisk klämskyddslist på motordrivna portar samt överlastningsskydd som förhindrar att man ’åker med’ porten upp.
Prido lämnar 2 års garanti på takskjutportarna. Motorer och styrningar kommer från tyska GFA, Europas största och ledande tillverkare av portmaskinerier, vilket säkerställer hög kvalitet och långsiktig tillgång till reservdelar.
En vikport viker sig i sidled och kräver minimalt över- och sidoutrymme, medan en takskjutport skjuts upp under taket och kräver större överhöjd. Vikporten är driftsäkrare och har lägre underhållskostnader, medan takskjutporten öppnar snabbare och sparar sidoutrymme. Vikport väljs ofta för lågfrekvent trafik och takskjutport för frekvent truck- eller biltrafik.
Prido takskjutportar levereras i 12 standard-RAL-färger: RAL 3000 (röd), 5003 (mörkblå), 5010 (ljusblå), 6009 (grön), 7005 (blågrå), 7016 (antracitgrå), 8014 (mörkröd), 9002 (beige), 9005 (svart), 9006 (ljusgrå), 9007 (grafit) och 9010 (benvit). Fler färger finns på beställning.
Ja, takskjutportarna kan förses med helglasade sektioner av naturanodiserade aluminiumprofiler med 2-glas isolerplastfönster. ISO-sektionsportar kan även förses med plexiglasfönster för ökat naturligt ljus. Standardfönstren är avlånga med raka eller avrundade hörn, med enkel eller isolerande dubbelruta.
För maximal isolering rekommenderas Prido takskjutport med ISO 80 mm-sektioner, som har U-värde 0,49 W/m²K på 5×5 m öppning. Detta är cirka 85 % bättre än en helglasad ALU 40 mm-sektion (3,87 W/m²K). ISO 80 mm lämpar sig särskilt för uppvärmda lokaler där energikostnad är viktig och betalar snabbt tillbaka sig i lägre driftskostnader.
