Slagport
Ecolid slagport är baserad på Sveriges mest sålda vikport med samma namn. Våra Slagportar är försedd med en vridstyv C-karm av naturanodiserade profiler med bruten köldbrygga och integrerade spår för tätningslister av EPDM-gummi. Slagport är avsedd för placering i ytterfasad och är därför utrustad med invändiga uppställningsbeslag som håller portbladen i öppet läge.
STYRKORNA MED EN SLAGPORT FRÅN PRIDO
- Vår slagport tillverkas i Sverige
- Tillverkas helt måttbeställd, max karmyttermått 2490×2490 mm
- Medlevererad karmskruv och i karmen monterade justerhylsor
- Enkel och snabb att montera
- Släplist nedtill som tätning mot golv
- Lättanvända automatiska uppställningsbeslag för 90° öppning
- Rostskydd i toppklass
- Ramar till fönster med bruten köldbrygga
- Låshus med hakregel i dörrbladet
- Kraftigt återfjädrande trycke ingår som standard
- Garageregel för hänglåsning på sidoblad
- Långa serviceintervall – 36 månader
- Långtidstestad för 1 miljon öppningar enligt EN13241
- CE-märkt enligt Europastandarden för portar EN13241
- 7 års garanti
Produktfilm: Ecolid
Produktfilm: PriDrive
Montageintroduktion
Ecolid före montering

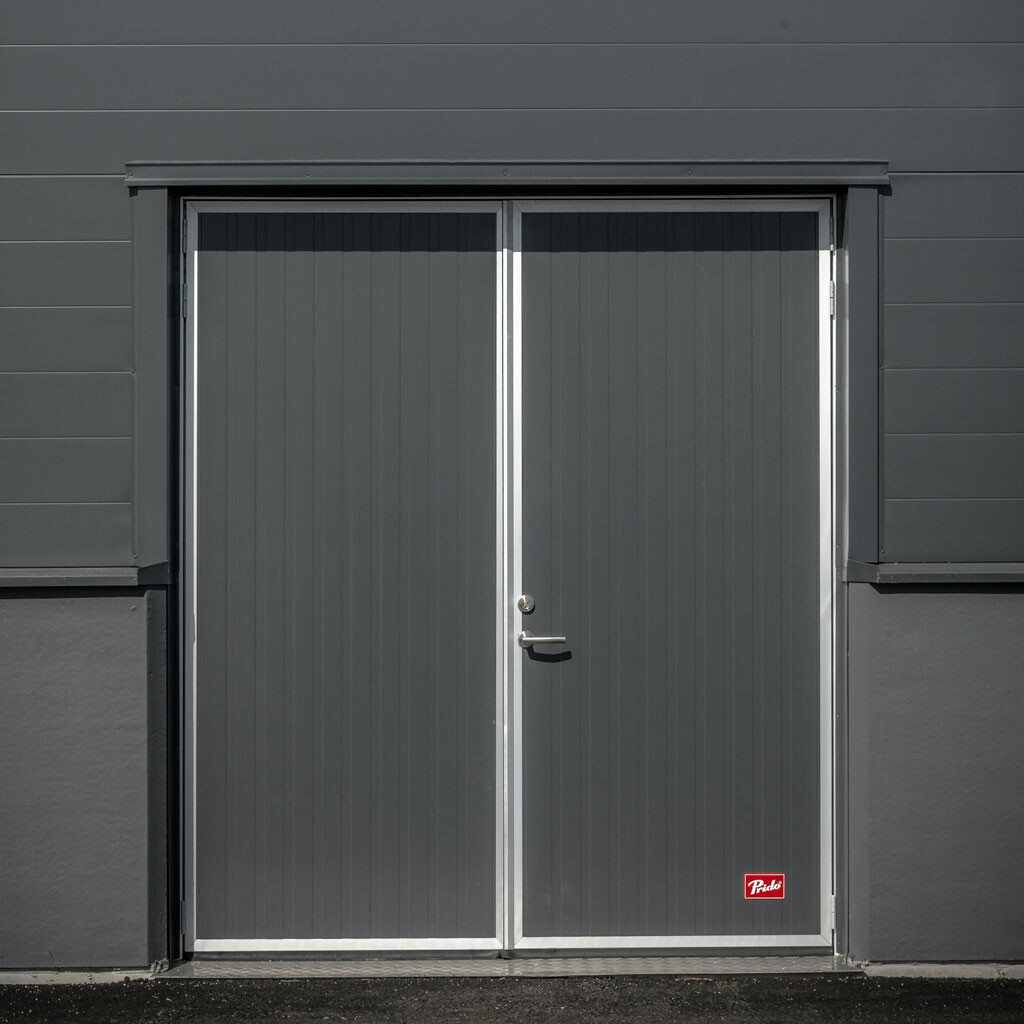

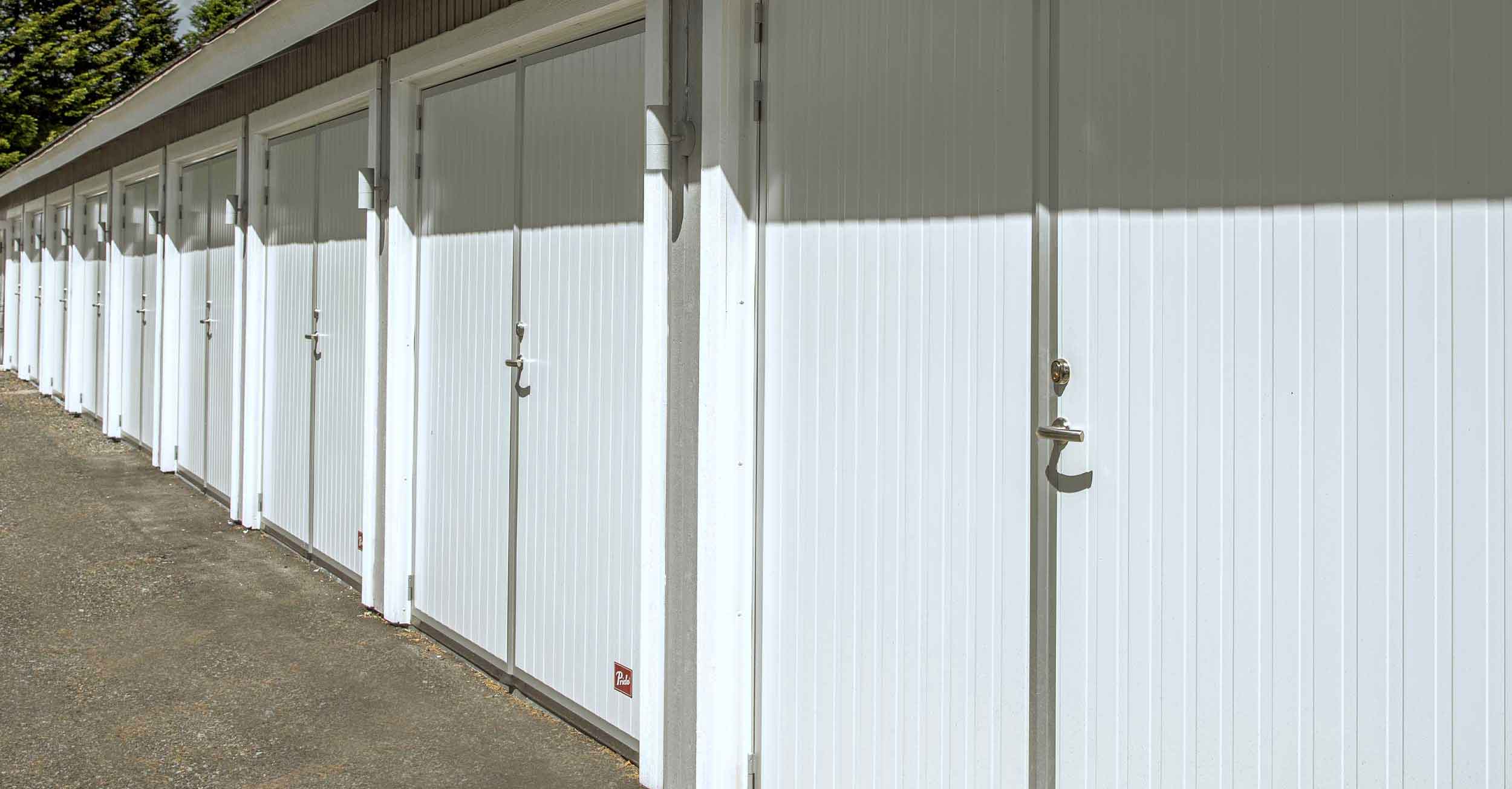

Slagportar passar bäst för mindre och medelstora öppningar med lågfrekvent person- eller fordonstrafik. Den är baserad på vår välkända Ecolid vikport och erbjuder samma höga kvalitet med ett rostskydd i toppklass. Slagport är i princip helt underhållsfri tack vare väl utvalda och slitstarka material. Slagport skräddarsys efter portöppningen i någon av våra 11 standardkulörer. Max karmyttermått 2490×2490
1

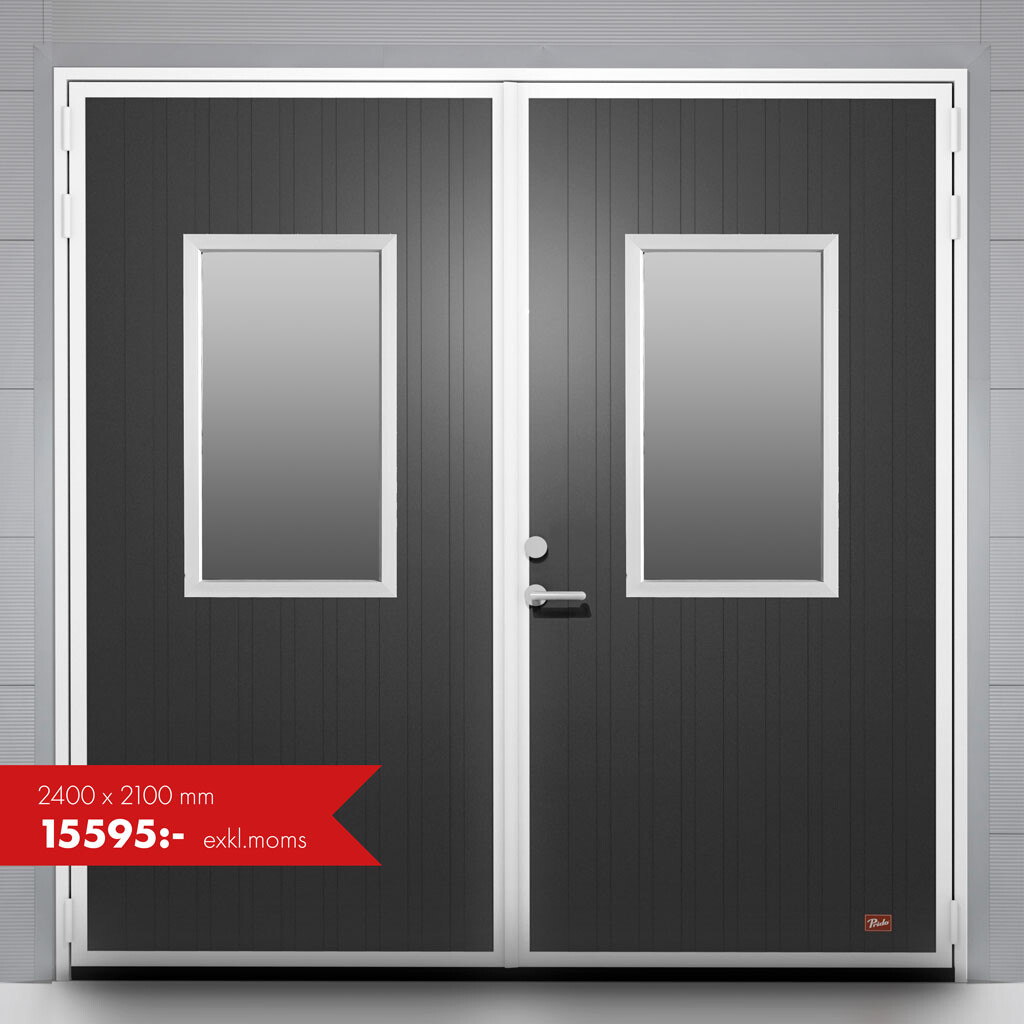

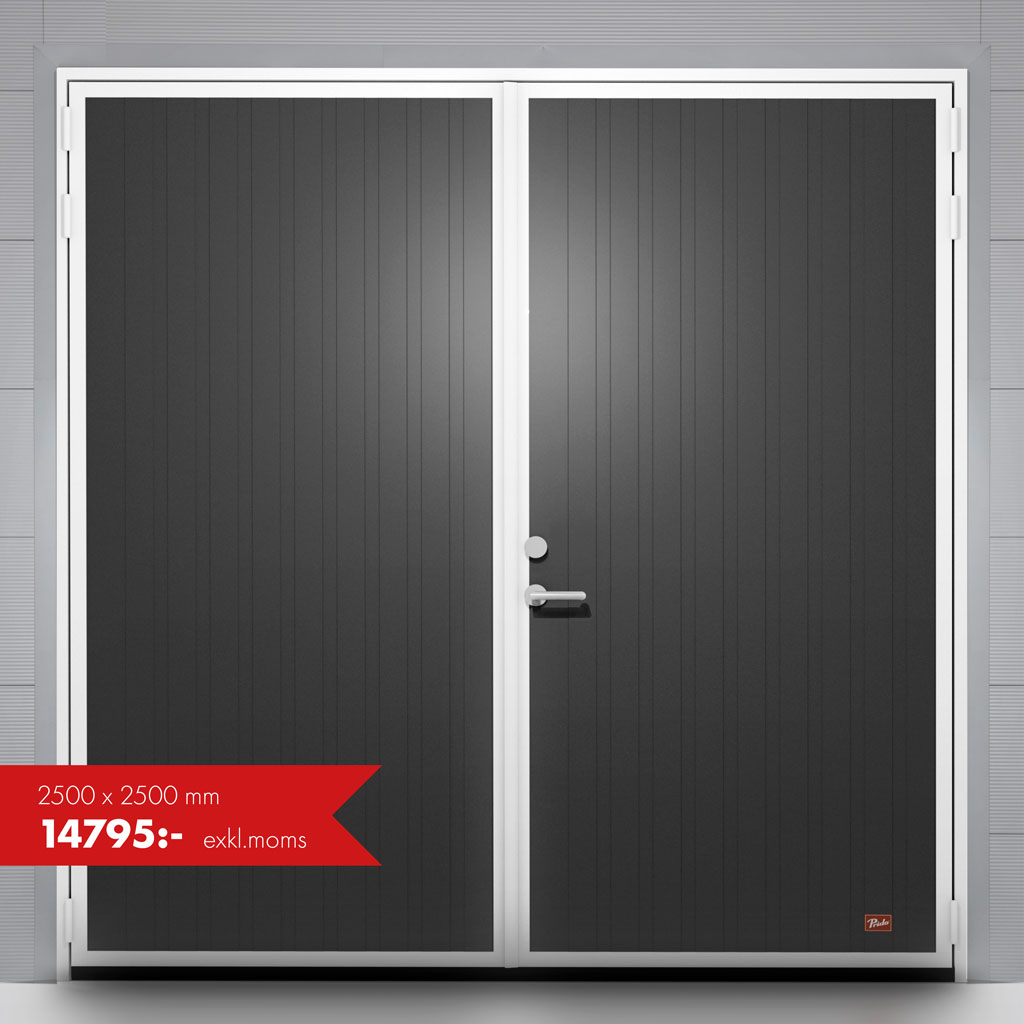

En slagport i karm från Prido är försedd med en vridstyv C-karm av naturanodiserade profiler med bruten köldbrygga och integrerade spår för tätningslister av EPDM-gummi. Porten är avsedd för placering i ytterfasad och är därför utrustad med invändiga uppställningsbeslag som håller portbladen i öppet läge. Karmyttermått max 2490×2490 mm.
2
Slagport utformas alltid med en del som gångdörr med låskista och trycke.
3
Lättanvända automatiska uppställningsbeslag för 90° öppning levereras med som standard.
4
Slagportar från Prido liknar en vikport i många avseenden. Porten tillverkas för överlappsmontage och med släplist som tätning mot golv. Ecolid slagport går att få med både inåtgående och utåtgående öppning.
5
Som standard är Prido:s slagport endast öppnings- och låsbar från insidan.
6
Ecolid slagport kan utformas med en del som gångdörr med låskista och trycke om porten är max 3200 mm hög.
Teknisk fakta för slagport utan karm
CE-Märkning
Slagportar CE-märks mot Byggproduktförordningen
enligt gällande standard EN13241.
Isolervärde
U-värde 1,60 W/(m2/K) på en heltäckt slagport 2,4×2,4 m
eller 1,87 W/(m2/K) på motsvarande port med 1-glasrad typ B1.
Beräknat enligt EN12428.
Lufttäthet
Klass 4, 1,8 m3/m2 h, enligt EN12426.
Mekanisk hållbarhet
Dimensionerad och testad för
1.000.000 öppningscykler enligt EN13241.
Vattentäthet
Klass 3 enligt EN12425.
Vindlastkapacitet
Klass 2, 3, 4 eller 5 beroende av storlek.
Testat och klassificerat enligt EN12444 och
EN12424.
Säkerhet
Gummilister utformade så att klämrisker elimineras
mellan portblad/portblad och portblad/vägg.
Minst 3 bärande beslag per blad för att förhindra
nedstörtning.
Beslag monterade på portbladen
Av elförzinkat stål eller aluminium.
På utåtgående slagportar är stålbeslagen också pulverlackerade.
Fönster
Argongas fyllda D4-12 isolerglasrutor i sex olika standardstorlekar.
Standard brösthöjd för slagport ca 1070 mm.
7 års garanti mot kondens mellan glas-skikten.
Fönsterkarmar av naturanodiserade aluminiumprofiler med
brutna köldbryggor.
En del som gångdörr
Ena portbladet kan utföras som gångdörrsdel om
porthöjden är max 3200 mm. Gångdörrsdelen levereras
då med låskista Dorma DL 919-50 och Habo Atalanta trycke.
Slutbleck monteras på sidobladet som också förses med
garageregel för låsning med hänglås.
Draghandtag
Naturanodiserade aluminium-handtag.
Karmgångjärn
Flerdimensionellt justerbara stålgångjärn.
Elförzinkade på inåtgående slagportar samt
elförzinkade och pulverlackerade på utåtgående slagport.
Smörjfria teflonbussningar. Skruvas i portomfattning.
Lyftande gångjärn (Tillval)
Höjer slagport under öppningsrörelse med 10
mm. Lämpligt vid ojämna golv. Ger bra tätning
i stängt läge och en mjuk och smidig öppningsrörelse
utan onödigt slitage på släplisten.
Portblad
Processlaminerade sandwichpaneler. Tjocklek 50 mm.
Max. storlek på enskilt portblad 1250 x 4600 mm.
Ram av naturanodiserade aluminiumprofiler.
Ingjutna stålförstärkningar som fästpunkter för gångjärn, styrningar m.m.
Portomfattningar
Av stål, betong eller trä. Minst 3mm stål vid inåtgående och minst 4 mm vid utåtgående.
3 olika skruvsatser beroende på typ av omfattning.
Stallpaket
Slagport placerad i tvätthall eller i stallmiljö kräver
ett speciellt komponentpaket som extra
rostskydd för att garantierna ska gälla.
Går ej att eftermontera.
Säkerhet
Gummilister utformade så att klämrisker elimineras mellan portblad/portblad och portblad/vägg. Optiska klämskyddslister i stängningskant på motordrivna. Samtliga motordrivna med en extra fotocell på vikningssidan. Minst 3 bärande beslag per vikport blad för att förhindra nedstörtning.
Tätningar
Av åldersbeständigt EPDM-gummi.
Upställningsbeslag
Automatisk låsning i öppet läge på både
inåt- och utåtgående slagportar.
Ytbeklädnad
In- och utsida av varmgalvaniserad stålplåt.
Lackerade med 25 μm polyesterlack.
7 års garanti
Se separat dokument med våra
garantivillkor.
Underhåll, service
I normala industriella miljöer krävs inget underhåll. I starkt nedsmutsande miljöer kan det krävas tvättning för att bibehålla rostskyddet. All skötsel och underhåll klaras utan specialistkompetens.
Lås
Garagereglar för invändig hänglåsning är standard.
Önskas cylinderlåsning på in- och utsida finns tillvalet Prido Fix 480.
Teknisk fakta för slagport med karm
CE-Märkning Isolervärde Lufttäthet Mekanisk hållbarhet Vattentäthet Vindlastkapacitet Säkerhet
Karm Beslag monterade på portbladen Fönster En del som gångdörr är standard Gångjärn Vägginfästning Portblad
Tätningar Upställningsbeslag Ytbeklädnad 7 års garanti Underhåll, service
Slagportar CE-märks mot Byggproduktförordningen
enligt gällande standard EN13241.
U-värde 1,58 W/(m2/K) på en heltäckt slagport 2,4×2,4 m
eller 1,87 W/(m2/K) på motsvarande slagport med 1-glasrad typ B1.
Beräknat enligt EN12428.
Klass 4, 1,8 m3/m2 h, enligt EN12426.
Dimensionerad och testad för
1.000.000 öppningscykler enligt EN13241.
Klass 3 enligt EN12425.
Klass 2, 3, 4 eller 5 beroende av storlek.
Testat och klassificerat enligt EN12444 och
EN12424.
Minst 3 bärande beslag per blad för att förhindra nedstörtning.
Karm av naturanodiserade alu-profiler med brutna köldbryggor och integrerade karmhylsor för skruvinfästning och justering.
Karm är av typ C för tunnelmontage i öppningen.
Invändig beslag av elförzinkat stål.
Utvändiga gångjärn är elförzinkade och pulverlackerade.
Argongas fyllda D4-12 isolerglasrutor i sex olika standardstorlekar.
Standard brösthöjd för slagport ca 1070 mm.
7 års garanti mot kondens mellan glas-skikten.
Fönsterkarmar av naturanodiserade aluminiumprofiler med
brutna köldbryggor.
Ena portbladet utförs som gångdörrsdel. Den levereras då
med låskista Dorma DL 919-50 och Habo Atalanta trycke.
Slutbleck monteras på sidobladet som också förses med
garageregel för låsning med hänglås.
3 gångjärn per sida, gångjärn typ ASSA 3220.
I stål eller trä, medlevererad skruvsats fungerar i båda alternativen.
Processlaminerade sandwichpaneler. Tjocklek 50 mm.
Max. storlek på enskilt portblad 1204 x 2423 mm.
Ram av naturanodiserade aluminiumprofiler.
Ingjutna stålförstärkningar som fästpunkter för gångjärn, styrningar m.m.
Av åldersbeständigt EPDM-gummi, applicerade i spår i karm.
33 mm hög släplist för tätning mot golv.
Helt invändigt placerade och med automatisk låsning i öppet läge. Manövreras via invändigt placerade dragsnören.
In- och utsida av varmgalvaniserad stålplåt.
Lackerade med 25 μm polyesterlack.
Se separat dokument med våra
garantivillkor.
I normala industriella miljöer krävs inget underhåll. I starkt nedsmutsande miljöer kan det krävas tvättning för att bibehålla rostskyddet. All skötsel och underhåll klaras utan specialistkompetens.
Kulörer
En slagport färg har givetvis stor betydelse för totalintrycket av byggnaden.
Alla Ecolid slagportar bekläds med stålplåt.
SILVER 045
RAL: 9006
SKOGSGRÖN 874
Närmaste NCS S 6020-G30Y
GRÅVIT 022
RAL: 7044
BLÅ 558
RAL: 5009
BLYERTSGRÅ 036
RAL: 7024
VIT 010
RAL: 9010
RÖD 758
RAL: 3009
ANTRACITGRÅ 035
RAL: 7016
GRAFIT 044
RAL: 9007
CHOKLADBRUN 434
RAL: 8017
SVART 015
RAL: 9005
Observera att färgen på en dataskärm kan variera mot verklig nyans. För exakt kulör, kontakta oss för plåtprov.
Färguppbyggnad
- Stålplåt
- Zinkskikt
- Passiveringsskikt
- Grundfärg (primer)
- Polyesterlack 25 µm
- Baksidefärg 10 µm
Stockholm
Göteborg
Malmö
Uppsala
Miljövarudeklaration
Beskrivning av företag och produkt
Företaget:
Prido är, med mer än 45 års gedigen erfarenhet, en av de ledande aktörerna i sin bransch.
Företaget arbetar med design, utveckling, tillverkning och marknadsföring av industriportslösningar till industrier och andra portanvändare i Norden och norra Europa.
Målet är att erbjuda det mest attraktiva och marknadsanpassade utbudet i branschen.
Huvudkontor
Ansvarig:
VD Josephine Stjärnerfält, 0512-295 88
josephine@prido.se
Kontaktperson:
Miljösamordnare Otto Claéson, 0512-295 85
otto.claeson@prido.se
Miljöarbete:
Företagets miljöpolicy finns att läsa på hemsidan. Regelbunden uppföljning görs.
Produkten:
Slagporten är en av processlaminerad sandwichkonstruktion. Ramverket består av aluminiumprofiler med förstärkningar av stål. Ramen fylls med isocyanat och polyol som bildar en polyuretanisolering. In- och utsida är av varmgalvaniserad stålplåt. Tillverkningen sker vid huvudkontoret i Tråvad utanför Vara. Portens livslängd beräknas vara minst 25 år. Angiven livslängd gäller förutsatt att produkten används under de förhållanden den är avsedd för. Grövre skador i färgskiktet som även skadar underliggande galvaniseringsskikt bör repareras. I övrigt krävs endast underhåll enligt underhållsinstruktioner i industriportens användarmanual.
Innehållsdeklaration:
I tabellen nedan finns uppgifter om innehållet i Ecolid. Portarna måttanpassas efter kunds önskemål, varför storleken varierar.
Tabellen visar innehållet i det vanligaste utförandet – 4000 mm x 4000 mm, med en fönsterrad samt gångdörr:
| Material | Mängd |
| Stål | 233,2 kg |
| Aluminium | 65 kg |
| Gummi | 19,9 kg |
| Plast | 0,1 kg |
| Polyuretan | 43 kg |
| Fönster | 7,2 kg |
| Övrigt | 0,2 kg |
| Totalt | 368,6 kg |
För närmare information om ingående komponenter kontakta tillverkaren.
Miljöprestandadeklaration:
Informationen om produktens miljöprestanda är uppdelad i en tillverkningdel och en användningsdel.
Tillverkning:
Resursanvändning:
– Elförbrukning ca 104 kWh/port.
Föroreningsutsläpp:
– Inga mätbara utsläpp förekommer.
Övrig information:
– Farligt avfall: Visst spill förekommer vid rengöring av polyol- och isocyanatmaskin. Detta omhändertas av Stena Recyling destruktion. Ett genomsnitt på ca 150 kg per år har uppstått, att jämföra med de 192 ton råvara som ingår i produktionen.
– Övrigt avfall: Restprodukter i form av utskärningar förekommer i produktionen. De klassas ej som farligt avfall utan kan deponeras utan restriktioner samt används till markisolering.
– Kemikalier som används i produktionen: Polyol, Isocyanat, smältlim.
Emballage:
– Paketering sker på ställ. Ställ består av sidogavlar i stål med träfot, träribbor som distanser samt plastskiva i underkant av portemballaget. Bandas med plastband samt träribbor upptill på portstället. Lösa tillbehör packas i inplastad papplåda.
Egenemissioner:
– Inga kända.
Återvinning:
Metallen kan materialåtervinnas. Trä- och gummirester kan energiåtervinnas. Spill av cellplast deponeras utan restriktioner (ej komposterbar). Limrester kan förbrännas/deponeras.
Vanliga frågor om slagportar
En slagport är en industriport bestående av två portblad som öppnas utåt eller inåt på gångjärn i karmen, likt en vanlig dubbeldörr men i industriskala. Prido slagport är baserad på Sveriges mest sålda vikport och har därför samma höga kvalitet, sandwichkonstruktion och rostskydd. Maximalt karmyttermått är 2 490×2 490 mm.
Slagport passar bäst för mindre och medelstora öppningar (max 2 490×2 490 mm) med lågfrekvent person- eller fordonstrafik. Slagport är ekonomisk när öppningen är liten, när mekanik behöver vara enkel och när porten bara öppnas någon gång per dag. För större öppningar eller frekvent öppning rekommenderas istället vikport.
Ja, Prido slagport kan utformas med en del som gångdörr med låskista och trycke om porten är max 3 200 mm hög. Gångdörrsdelen levereras med låshus Dorma DL 919-50 och Habo Atalanta trycke. Slutbleck monteras på sidobladet som också förses med garageregel för låsning med hänglås.
En heltäckt slagport på 2,4×2,4 m utan karm har U-värde 1,60 W/(m²K), eller 1,87 W/(m²K) med en fönsterrad typ B1. Slagport med karm ger U-värde 1,58 W/(m²K) heltäckt på samma storlek. Värdena är beräknade enligt EN12428 och är jämförbara med en välisolerad ytterdörr i industristorlek.
Prido slagport med karm är försedd med en vridstyv C-karm av naturanodiserade aluminiumprofiler med bruten köldbrygga och integrerade spår för tätningslister av EPDM-gummi. Porten är avsedd för placering i ytterfasad och utrustas med invändiga uppställningsbeslag som håller portbladen i öppet läge på 90°.
Ja, Prido slagport går att få med både inåtgående och utåtgående öppning. På utåtgående slagportar är stålbeslagen pulverlackerade som extra rostskydd. Slagporten tillverkas med överlappsmontage och släplist som tätning mot golv, precis som en vikport.
Prido lämnar 7 års garanti på sina slagportar och deras komponenter. Isolerglasrutorna har 7 års garanti mot kondens mellan glasskikten. Slagportar är testade för 1 miljon öppningscykler enligt EN13241 och har serviceintervall på 36 månader.
Slagport med karm har medlevererad karmskruv och justerhylsor monterade i karmen, vilket ger ett snabbt och enkelt montage i både stål och trä. C-karmen är gjord för tunnelmontage i öppningen. Medlevererad skruvsats fungerar i båda vägginfästningsalternativen.
Ja, men slagport placerad i tvätthall eller stallmiljö kräver ett speciellt komponentpaket (Stallpaket) som extra rostskydd för att garantierna ska gälla. Stallpaketet går inte att eftermontera och måste beställas vid inköp av porten.
Som standard har Prido slagport med karm låshus Dorma DL 919-50 och Habo Atalanta trycke. Dessutom finns ett justerbart säkerhetsslutbleck och garageregel för hänglåsning på sidobladet. Cylinderlåsning på in- och utsida kan fås som tillvalet Prido Fix 480.
