Vissa anläggningar kräver vikportar med extra klass. Anläggningar där design, funktion och ekonomi är lika viktiga aspekter att ta hänsyn till. Precis som namnet antyder så är Ecolid ett verkligt ekonomiskt och miljömässigt starkt alternativ, som samtidigt har hög finish och minimala underhållsbehov. Så om du behöver en välisolerad, prisvärd och snygg vikport eller slagport, behöver du inte leta vidare.

Några av argumenten för varför du ska köpa Ecolid vikportar och industriportar:

  • Sveriges mest sålda vikport
  • Ca 40 % bättre u-värde än rambyggda vikportar
  • Enkel och snabb att montera
  • CE-märkt enligt Europastandarden för portar EN13241-1
  • Lufttäthetsklass 4, luftläckage 1,8 m3/m2
    enligt EN12426
  • Alla klämrisker är konstruktionsmässigt eliminerade,
    gäller även manuella vikportar och slagportar
  • Låga underhållskostnader
  • Rostskydd i toppklass
  • 7 års garanti
  • Erfordrar minimala sido- och överutrymmen
  • Tillverkas helt måttbeställd i en mängd olika utföranden

Teknisk fakta för Ecolid industriportar, vikportar

CE-Märkning

Alla Ecolidportar CE-märks mot byggproduktförordninigen
enligt gällande standard EN13241-1.
Motordrivna CE-märks också
mot maskindirektivet, lågspänningsdirektivet
och EMC-direktivet.

Isolervärde

U-värde 1,39 W/(m2/K) på en heltäckt 5×5
m port eller 1,51 W/(m2/K) med 1-glasrad
typ B1, beräknat enligt EN12428.

Lufttäthet

Klass 4, 1,8 m3/m2 h, enligt EN12426..

Mekanisk hållbarhet

Dimensionerad och testad för en
miljon öppningscykler enligt EN12605.

Vattentäthet

Klass 3 enligt EN12425.

Vindlastkapacitet

Klass 2, 3, 4 eller 5 beroende av storlek.
Testat och klassificerat enligt EN12444 och
EN12424.

Säkerhet

Våra motordrivna portar uppfyller givetvis
alla gällande säkerhetskrav och standarder.
Alla klämrisker är bortkonstruerade redan
från start och de är därigenom fullt konverterbara
till motordrift utan extra skydd. Optiska
klämskydd integrerade i portens mittätningar
och extra säkerhetsfotocell för placering i
portöppningen är standard. Utöver dessa
funktioner finns i motor/styrning en belastningsvakt
för extra personskydd. Gummilister
utformade så att klämrisker elimineras mellan
portblad/portblad och portblad/vägg.
Minst 3 bärande beslag per blad för att
förhindra nedstörtning.

Beslag monterade på portbladen

Av stål, elförzinkade och pulverlackade.

Fönster

Argongas fyllda D4-12 isolerglasrutor i sex
olika standard storlekar. Standard brösthöjd
ca 1070 mm. 7 års garanti mot kondens
mellan glasskikten. Fönsterkarmar av
naturanodiserade aluminiumprofiler med
brutna köldbryggor.

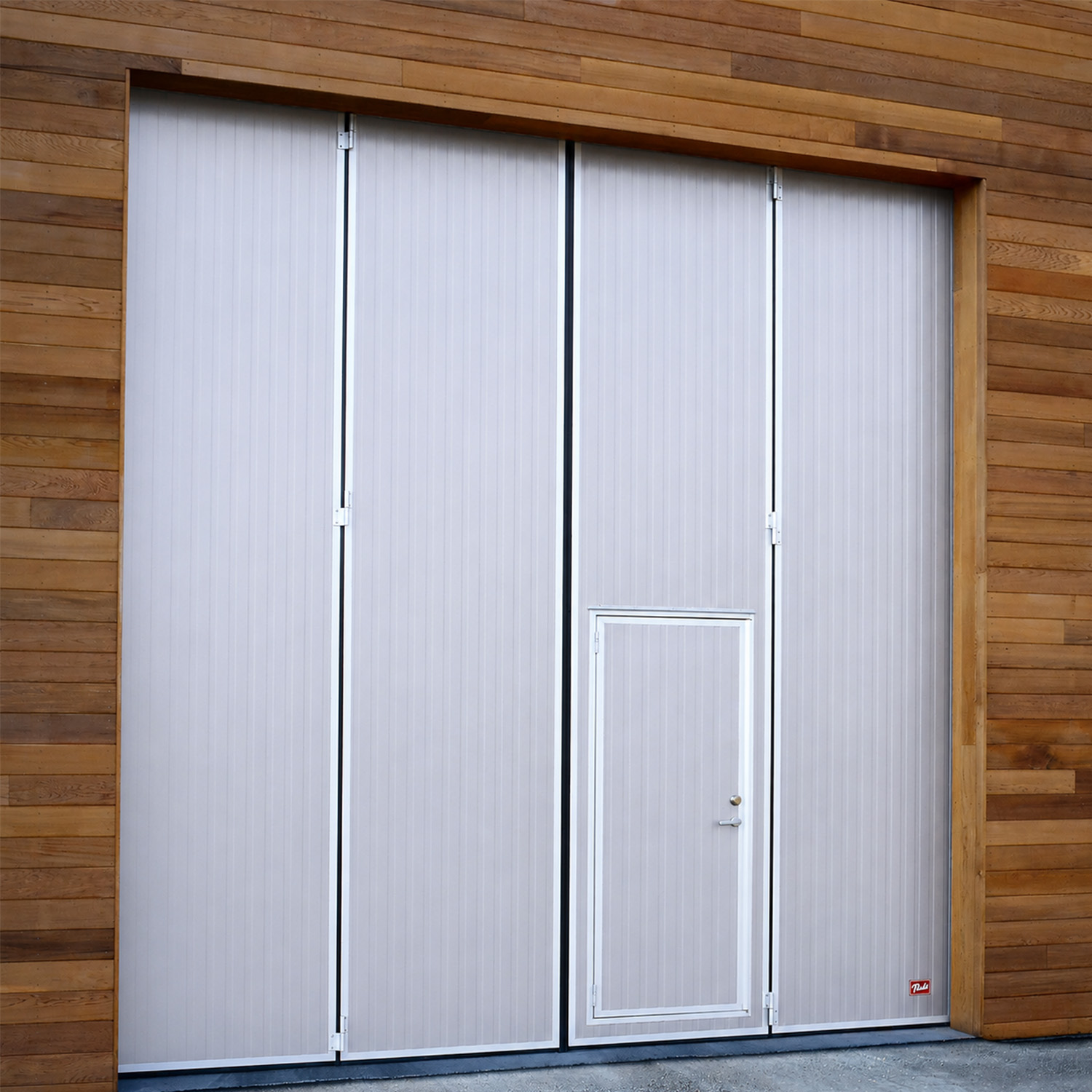

Infälld gångdörr

Kan erhållas i samtliga varianter.
Alltid utåtgående. Placeringen styrs av
portalternativet, se projekteringsvägledning.
Min. porthöjd 2800 mm för att gångdörr
ska kunna monteras. Öppningen för
gångdörren styrs av portbladsbredden och
kan bli ned mot 490 mm.
Min. portbladsbredd med infälld gångdörr
är 738 mm. Låshus Dorma DL 919-50.

Draghandtag till vikport

Naturanodiserade aluminium-handtag.

Isolering

50 mm freonfri polyuretancellplast.

Karmgångjärn

Av stål, elförzinkade och pulverlackerade,
flerdimensionellt justerbara. Smörjfria teflonbussningar.
Skruvas i portomfattning.

Lyftande gångjärn (Tillval)

Höjer porten under öppningsrörelse med 10
mm. Lämpad vid ojämna golv. Bra tätning
i stängt läge och en mjuk och smidig öppningsrörelse
utan onödigt slitage på släplist.

Mellangångjärn

Naturanodiserad aluminium. Smörjfria
teflonbussningar.

Portblad

Processlaminerade sandwichpaneler.
Tjocklek 50 mm. Max. storlek på enskilt portblad
1250 x 6000 mm. Ram för infästning
av gummilister m.m. av naturanodiserade
aluminiumprofiler. Ingjutna stålförstärkningar
som fästpunkter för gångjärn,
styrningar m.m.

Portomfattningar

Av stål, betong eller trä. Minst 6 mm stål
om enskilt portblad > 6 m2. Annars minst 3
mm stål vid inåtgående och minst 4 mm vid
utåtgående. 3 olika skruvsatser beroende på
typ av omfattning.

Stallpaket

Port placerad i tvätthall eller i stallmiljö kräver
ett speciellt komponentpaket som extra
rostskydd för att garantierna ska gälla.
Går ej att eftermontera.

Styrskenor och konsoler

Av stål, varmgalvaniserade och justerbara.
Skruvas i portomfattningen.

Säkerhet

Gummilister utformade så att klämrisker elimineras mellan portblad/portblad och portblad/vägg. Optiska klämskyddslister i stängningskant på motordrivna vikportar. Samtliga motordrivna vikportar med en extra fotocell på vikningssidan. Minst 3 bärande beslag per vikport blad för att förhindra nedstörtning.

Tätningar

Av åldersbeständigt EPDM-gummi.
Utformningen klarar kraven i EN12453
utan extra skydd.

Upställningsbeslag

Automatisk låsning i öppet läge på både
inåt- och utåtgående portar.

Ytbeklädnad

In- och utsida av varmgalvaniserad stålplåt.
Lackerade med 25 μm polyesterlack.

7 års garanti

Se separat dokument med våra
garantivillkor.

Underhåll, service

Marknadens lägsta servicebehov.
1 gång/18:e månad eller max 25 000
öppningar för motordrivna portar.
1 gång/36:e månad för manuella portar.

Lås

Garagereglar för invändig hänglåsning.
Cylinderlåsning på in- och utsida finns som
tillval. Passar Eurocylinder.

Inbrottsklassad

Som tillval finns även inbrottsskyddsklassificerat
utförande. Testat och godkänt enligt
SSF1074 klass 2.

Kulörer, färger för Ecolid industriportar och vikportar

En industriports färg har givetvis stor betydelse för totalintrycket av byggnaden.
Alla Ecolid industriportar bekläds med stålplåt.

SILVER 045
RAL: 9006

BLÅ 558
RAL: 5009

RÖD 758
RAL: 3009

CHOKLADBRUN 434
RAL: 8017

SKOGSGRÖN 874
RAL: 6003

BLYERTSGRÅ 036
RAL: 7024

ANTRACITGRÅ 035
RAL: 7016

SVART 015
RAL: 9005

GRÅVIT 022
RAL: 7044

VIT 010
RAL: 9010

GRAFIT 044
RAL: 9007

Observera att färgen på en dataskärm kan variera mot verklig nyans. För exakt kulör, kontakta oss för plåtprov.

Färguppbyggnad

  1. Stålplåt
  2. Zinkskikt
  3. Passiveringsskikt
  4. Grundfärg (primer)
  5. Polyesterlack 25 µm
  6. Baksidefärg 10 µm

Projekteringsvägledning Ecolid vikport, industriport.

Öppningsalternativ

Öppningsalternativ Ecolid slagportar och vikportar

*Måtten inom parantes gäller vid en del som gångdörr.

Infästning samt anslutning i porthålet

Ecolidporten tillverkas med överlappsmontage och släplist som tätning mot golv.

Max höjd = 6005 mm (4600)
En del som gångdörr = 3200 mm
(Mått inom parantes gäller vid slagport.)

Horisontalsektion, överlappsmontage för vikportar

Ecolid_Horisont_Overlappsmont_text

* Portomfattning ingår ej som standard i portleverans

Vertikalsektion vikportar





* Portomfattning ingår ej som standard i portleverans

Tätningar för slagportar och vikportar

Mittätning – 4-delade vikportar Ecolid

ecolid_tat_4_del_G3

Mittätning – 3-, 5- och 6-delade vikportar Ecolid

Ecolid_Tatning_3_5_6_delade_G3



Mellantätning Ecolid vikportar

Ecolid_Tatning_mellan_G3



Karmtätning Ecolid Vikport

Ecolid_Karmtatning_G3



Släplist Ecolid Vikport

Ecolid_Slaplist_G3_med_33

Fönster Vikportar, industriportar

Ecolid vikport kan förses med tvåglas isolerfönster. Ni kan välja mellan sex olika fönstertyper i vårt standardsortiment men även specialmått kan fås på beställning. Placering och antal är fritt under förutsättning att man håller sig inom nedan angivna mått.
Standard brösthöjd = 1070 mm.

Fönster typ B1
Ecolid_fonster_B1

Fönster typ S1
Ecolid_fonster_S1

Fönster typ B2
Ecolid_fonster_B2

Fönster typ S2
Ecolid_fonster_S2

Fönster typ B3
Ecolid_fonster_B3

Fönster typ S3
Ecolid_fonster_S3

Exempel på två glasrader av typ B1

Ecolid_fonster_Exempel_1

Exempel på två glasrader av typ B1 och infälld gåndörr

Ecolid_fönster_Exempel_2_redigerad1303

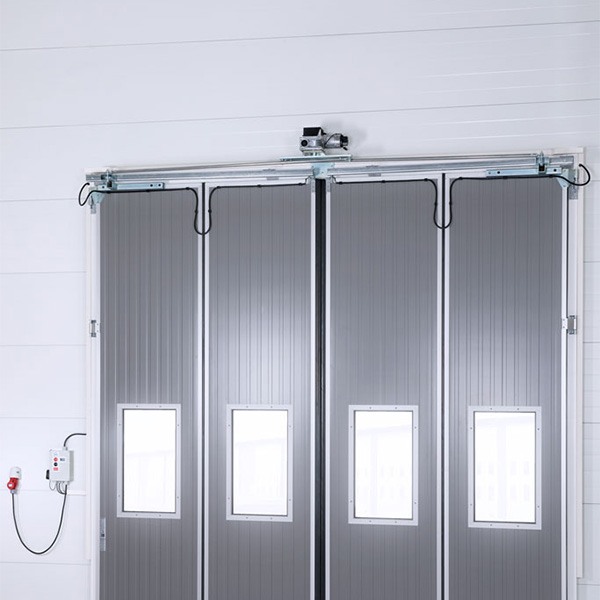

Motordrift vikportar

Kommer ni öppna Er port mer än 10 gånger om dagen? Gör en bra investering och montera
motordrift på Er vikport. Genom minskat värmeläckage, högre produktivitet, bättre arbetsmiljö
för användare och truckförare samt en förlängd livslängd på porten räknar man hem investeringen
redan vid ett fåtal öppningar per dag. Motorer och styrningar är svensktillverkade
och därmed dimensionerade för det bistra klimat som emellanåt råder med hård vind och snö
samt utomhustemperaturer ned till –40 °C.



Öppningsalternativ

2-, 3- och 4-delade vikportar kan förses med motordrift i
två alternativa utföranden, övermontage och sidomontage:
(3-del endast övermontage)

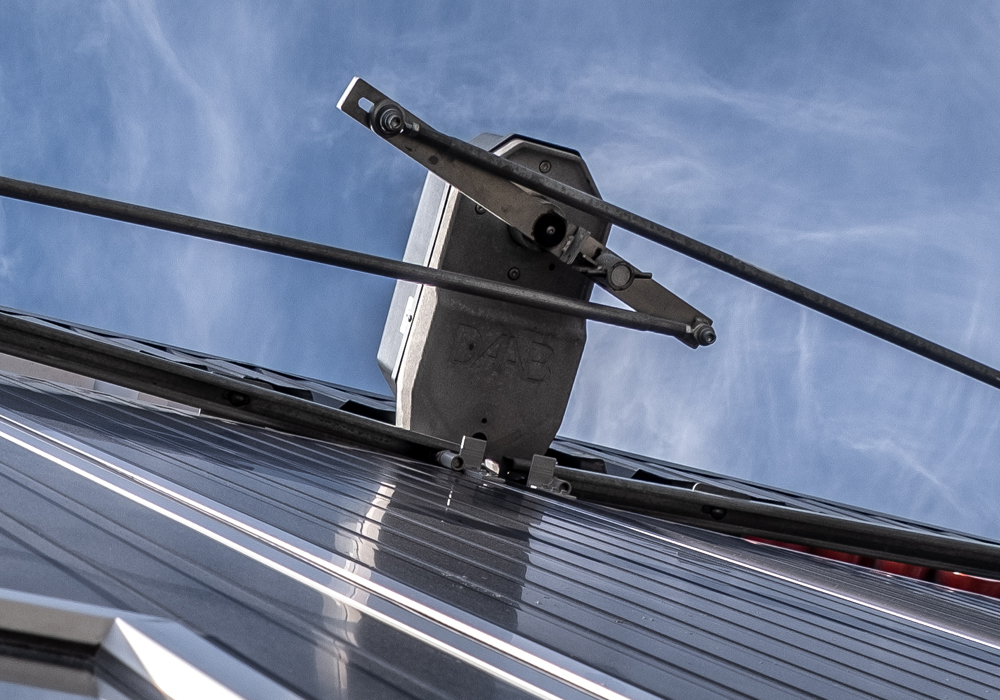

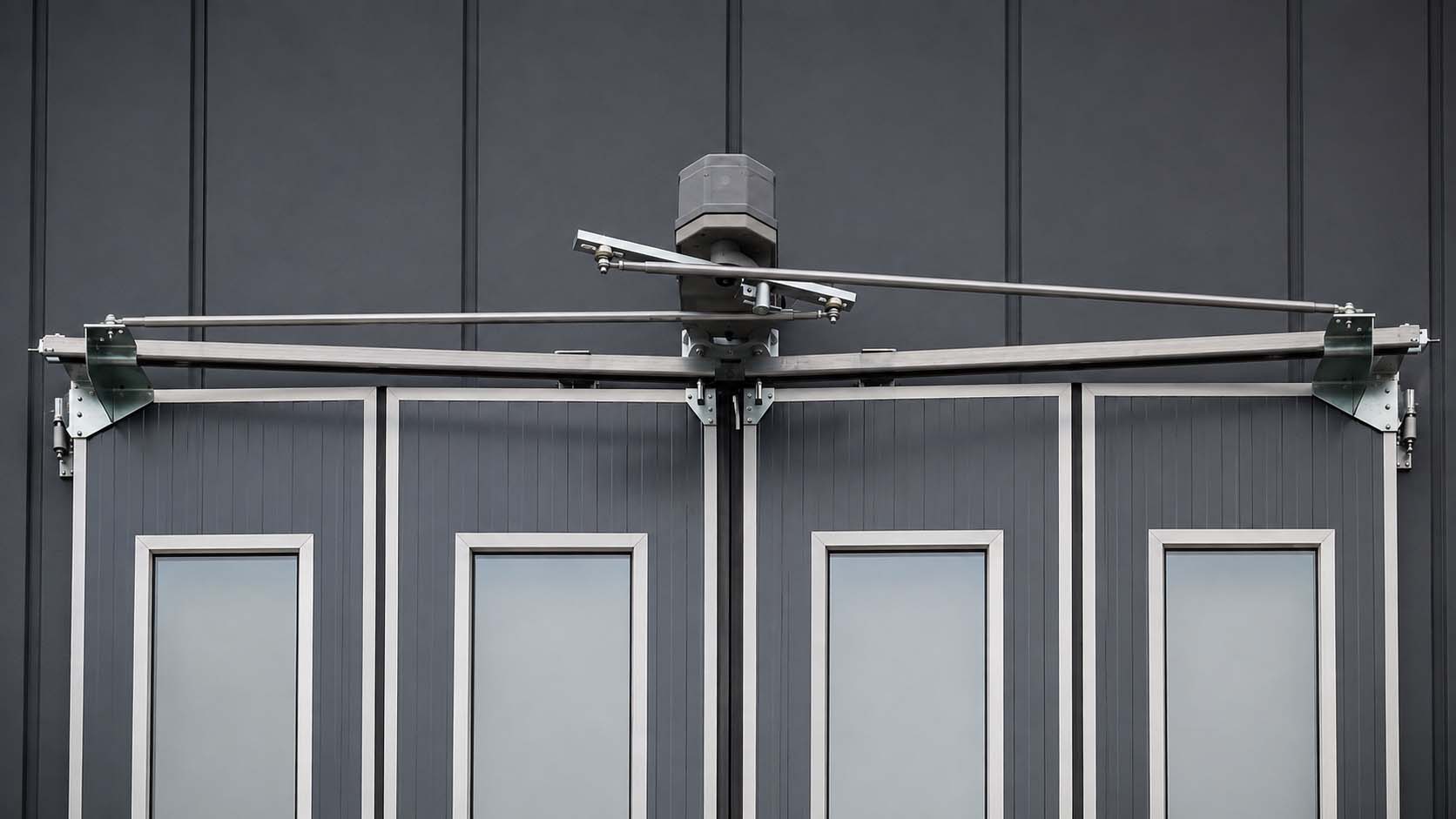

– Vid övermontage placeras en motor över portens mitt
och via länkarmar, fästa i de yttre portbladen, öppnar
och stänger den porten.
– Vid sidomontage placeras en motor vid vardera sidan
av de yttre portbladen och via länkarmar drar respektive
trycker motorn porten till öppet respektive stängt
läge.

Styrningsalternativ

För att manövrera porten finns ett antal styrningsalternativ.
Allt från tryckknappslådor med öppna, stopp och stäng till
mer sofistikerade lösningar med radiostyrning, radar, automatisk
stängning, kodlås, kortläsare, dragsnöre, markslinga
och slussfunktioner. Som standard levereras styrskåpet med
impulsstyrning via integrerad tryckknappssats. Styrningen
innehåller därutöver en rad funktioner som underlättar för
både användare, installatörer och servicetekniker t.ex.
öppningscykelräknare.

Säkerhet

Våra motordrivna portar uppfyller givetvis
alla gällande säkerhetskrav och standarder.
Alla klämrisker är bortkonstruerade redan
från start och de är därigenom fullt konverterbara
till motordrift utan extra skydd. Optiska
klämskydd integrerade i portens mittätningar
och extra säkerhetsfotocell för placering i
portöppningen är standard. Utöver dessa
funktioner finns i motor/styrning en belastningsvakt
för extra personskydd. Gummilister
utformade så att klämrisker elimineras mellan
portblad/portblad och portblad/vägg.
Minst 3 bärande beslag per blad för att
förhindra nedstörtning.

el_port_utsida

Port från utsida

motordrift_int_vikport

Inåtgående öppning med motordrift

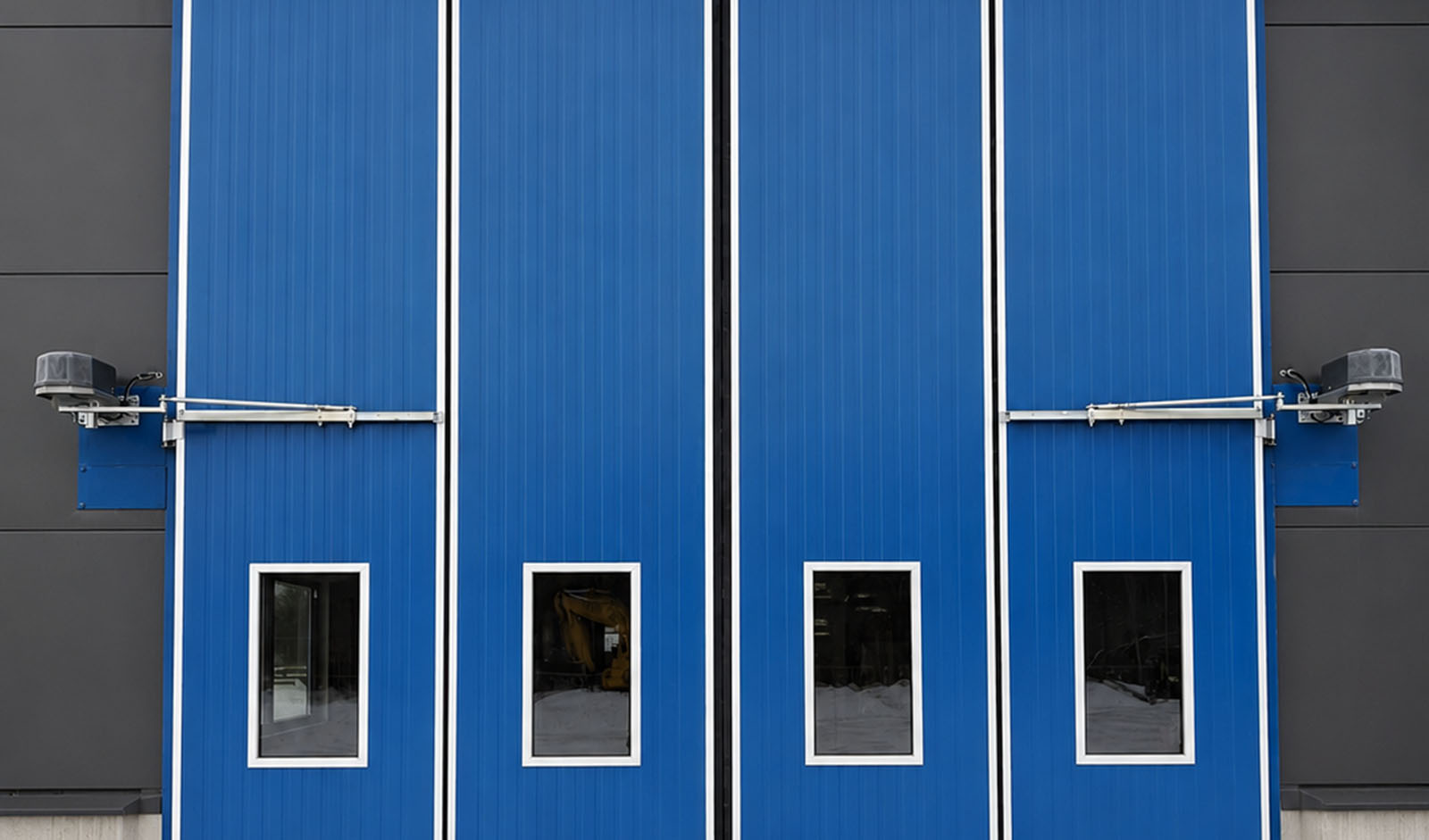

motordrift_sidomonterad

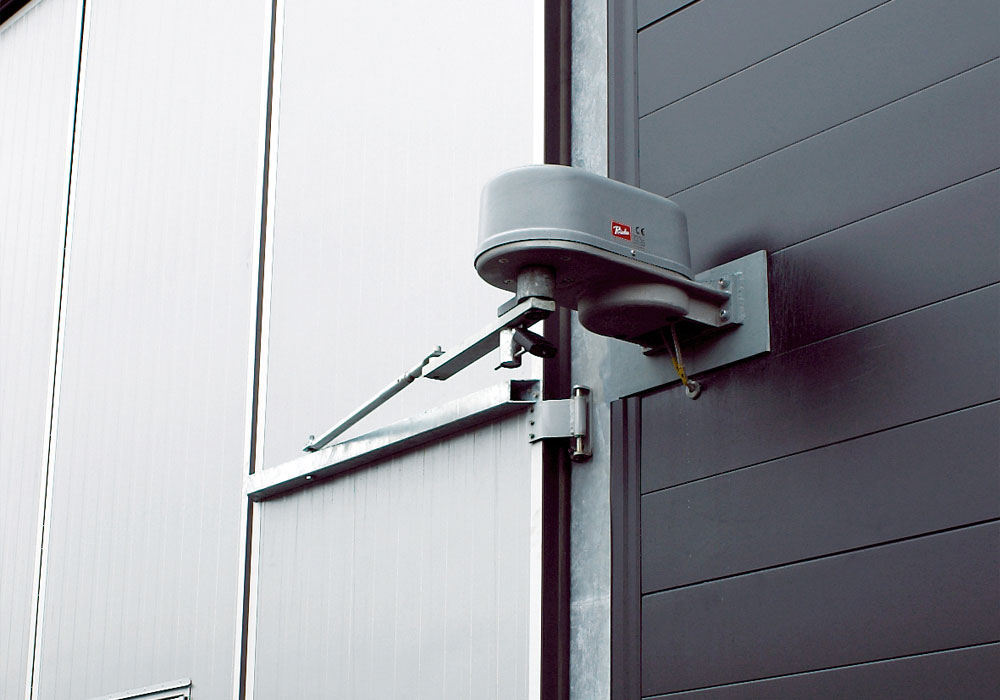

Sidomontage

motordrift_utat

Utåtgående öppning med motordrift

Tekniska data motordrift till vikportar Ecolid

Vindlastklasser och storlekar

Max storlek övermontage
inåtgående 5,0×4,8 m.
Max storlek övermontage
utåtgående 4,2×4,7 m.
Max storlek sidomontage
30kvm.
Min porthöjd 2500 mm.
(2700 mm vid sidomontage)

Sidoutrymmen
Övermontage min 380 mm.
Sidomontage min 800 mm.

Överhöjder
Övermontage min 470 mm.
Sidomontage min 100 mm.

Öppningshastighet
Full öppning nås på cirka 15 sekunder.

Frikoppling
Manuell via frikopplingsstång.

Driftspänning, nätanslutning
3-fas elmotor, 0,37 kW, 50
Hz. Skyddsklass IP54.

Motor, skyddsklass
3-fas elmotor, 0,37 kW, 50
Hz. Skyddsklass IP54.

Kablage
Komplett kablage mellan
motor och styrning. Kompletta
kabelöverföringar och kablage
till optiska klämskydd och
gångdörrskontakter.

Länkarmar och fästen
Justerbara länkarmar och
motorarmar. Länkarmsfästen
monterade på port.

Extra fotocell
Ingår som standard, inklusive kablage.

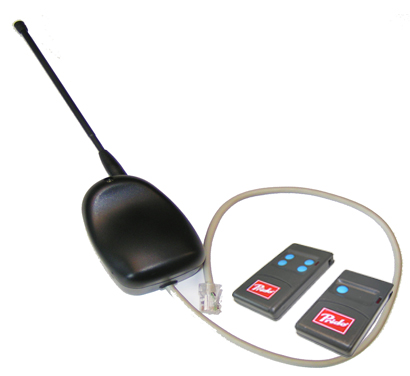

Radiomottagare med fjärrkontroll

Radiomottagare med fjärrkontroll

radar

Radar

Tryckknappslåda och nyckelmanöverlåda

Tryckknappslåda och nyckelmanöverlåda

Kodlås och kortläsare

Kodlås och kortläsare

Markslinga

Markslinga

Radiomottagare med fjärrkontroll

Dragsnöresöppning

Portomfattning för Ecolid Industriport, vikport, slagport och gångdörr i karm

Klicka på respektive portomfattning, ritningen öppnad i nytt fönster. Observera att Acrobat Reader måste vara installerat på datorn.

Ladda ner Acrobat här. För att skriva ut, spara ner önskad portomfattningsritning och sedan skriv ut.

Ecolid Vikport manuell släplist inåtgående

Ecolid Vikport manuell släplist utåtgående

Ecolid Vikport övermonterad motordrift släplist inåtgående

Ecolid Vikport övermonterad motordrift släplist utåtgående

Ecolid Vikport sidomontage motordrift släplist inåtgående

Ecolid Vikport sidomontage motordrift släplist utåtgående

Ecolid Gångdörr i B-karm (Foderbildande)

Ecolid Gångdörr i C-karm (Ej foderbildande)

Miljövarudeklaration – Ecolid vikport

Beskrivning av företag och produkt

Företaget:
Prido är, med mer än 40 års gedigen erfarenhet, en av de ledande aktörerna i sin bransch.
Företaget arbetar med design, utveckling, tillverkning och marknadsföring av industriportslösningar till industrier och andra portanvändare i Norden och norra Europa.
Målet är att erbjuda det mest attraktiva och marknadsanpassade utbudet i branschen.

Huvudkontor

Industrigatan 3
534 92 Tråvad
Tel: 0512-295 90
Fax: 0512-200 30
E-post: info@prido.se
www.prido.se

Ansvarig:

VD Josephine Stjärnerfält, 0512-295 88
josephine@prido.se

Kontaktperson:

Miljösamordnare Otto Claéson, 0512-295 85
otto.claeson@prido.se

Miljöarbete:

Företagets miljöpolicy finns att läsa på hemsidan. Regelbunden uppföljning görs.

Produkten:

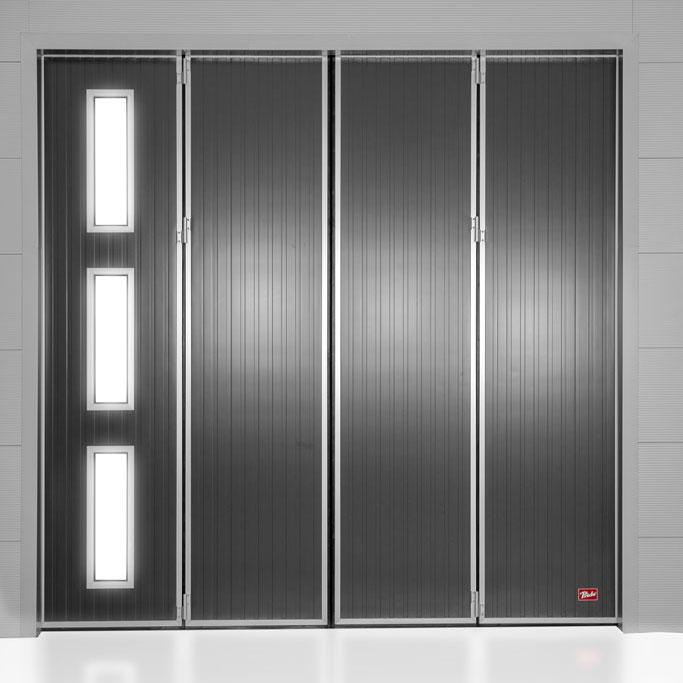

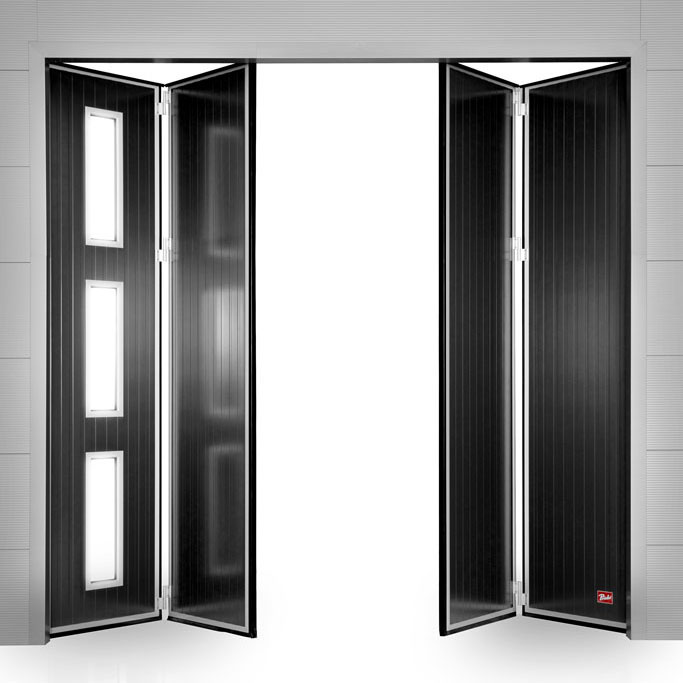

Ecolidporten är en vikport av processlaminerad sandwichkonstruktion. Ramverket består av aluminiumprofiler med förstärkningar av stål. Ramen fylls med isocyanat och polyol som bildar en polyuretanisolering. In- och utsida är av varmgalvaniserad stålplåt. Tillverkningen sker vid huvudkontoret i Tråvad utanför Vara. Portens livslängd beräknas vara minst 25 år. Angiven livslängd gäller förutsatt att produkten används under de förhållanden den är avsedd för. Grövre skador i färgskiktet som även skadar underliggande galvaniseringsskikt bör repareras. I övrigt krävs endast underhåll enligt underhållsinstruktioner i industriportens användarmanual.

Innehållsdeklaration:

I tabellen nedan finns uppgifter om innehållet i Ecolid. Portarna måttanpassas efter kunds önskemål, varför storleken varierar.
Tabellen visar innehållet i det vanligaste utförandet – 4000 mm x 4000 mm, med en fönsterrad samt gångdörr:

Material Mängd
Stål 233,2 kg
Aluminium 65 kg
Gummi 19,9 kg
Plast 0,1 kg
Polyuretan 43 kg
Fönster 7,2 kg
Övrigt 0,2 kg
Totalt 368,6 kg

För närmare information om ingående komponenter kontakta tillverkaren.

Miljöprestandadeklaration:

Informationen om produktens miljöprestanda är uppdelad i en tillverkningdel och en användningsdel.

Tillverkning:

Resursanvändning:
– Elförbrukning ca 104 kWh/port.

Föroreningsutsläpp:
– Inga mätbara utsläpp förekommer.

Övrig information:
– Farligt avfall: Visst spill förekommer vid rengöring av polyol- och isocyanatmaskin. Detta omhändertas av Stena Recyling destruktion. Ett genomsnitt på ca 150 kg per år har uppstått, att jämföra med de 192 ton råvara som ingår i produktionen.
– Övrigt avfall: Restprodukter i form av utskärningar förekommer i produktionen. De klassas ej som farligt avfall utan kan deponeras utan restriktioner samt används till markisolering.

– Kemikalier som används i produktionen: Polyol, Isocyanat, smältlim.

Användning:

Transporter:
– De färdiga portarna transporteras till kund uteslutande med bil.

Installation:
– Portarna måttanpassas efter kunds önskemål. För montering krävs stege, byggnadsställning och i vissa fall saxlift eller lyftkran, samt handverktyg såsom borrmaskin och skruvdragare.



Demontering:
Polyuretancellplasten kan skäras bort från de element det suttit i. De ingående delarna kan sedan demonteras för hand.

Emballage:
– Paketering sker på ställ. Ställ består av sidogavlar i stål med träfot, träribbor som distanser samt plastskiva i underkant av portemballaget. Bandas med plastband samt träribbor upptill på portstället. Lösa tillbehör packas i inplastad papplåda.

Egenemissioner:
– Inga kända.

Återvinning:
Metallen kan materialåtervinnas. Trä- och gummirester kan energiåtervinnas. Spill av cellplast deponeras utan restriktioner (ej komposterbar). Limrester kan förbrännas/deponeras.

Garantivillkor – Ecolid vikport och industriport

Denna garanti gäller i 7 år från dagen för då industriporten levererats av Prido AB.

Garantins omfattning

Garantin gäller för Ecolidportens samtliga delar, med undantag för nedan angivna slitagedelar.
Garantin omfattar materialbrott, konstruktionsfel, produktionsfel, onormala kulörförändringar, genomrostning i ytskikt eller andra korrosionsskador
som kan komma att påverka portens funktion. Garantin omfattar också deformation som påverkar eller kan befaras komma att påverka portens funktion.
Garantin omfattar ej skador som uppkommer på portens slitagedelar, teflonbussningar och eventuella släpgummislister, vid normal användning. Slitagedelarna ska bytas enligt gällande underhållsinstruktioner, med intervall som uppges i till porten bifogad användarmanual (”Manualen”).
Garantin omfattar ej heller skador eller följdskador orsakade av installatören, brukaren eller tredje man..

Garantin gäller under förutsättning att:

  1. Porten inte sitter monterad i särskilt korrosiv eller aggressiv miljö, t.ex. i luft med hög salthalt, i konstant kontakt med vatten eller där korrosiva kemikalier, korrosiv rök, kondens, aska, cementdamm eller djurspillning kan påverka portens delar.
  2. Porten är försedd med en av de gällande standardkulörerna vid tiden för beställning och tillverkning. För portar lackerade i specialkulörer gäller 2 års garanti på själva lackskiktet vad gäller vidhäftning och kulörbeständighet.
  3. Porten har använts för sitt ändamål, att fungera som ett klimatskydd i ett passagesystem för gods och personal.
  4. Porten ej utsatts för någon annan form av påverkan än den belastning som krävs för att manövrera en rätt installerad och underhållen port och den belastning som uppkommer av vind.
  5. De service, rengörings- och underhållsåtgärder som föreskrivs i Manualen har utförts och dokumenterats i manualens underhållsprotokoll.
  6. Att de reservdelar som monteras är Pridos orginalutförande. Garantin på reservdelen i sig sträcker sig fram till slutdagen för portens ursprungliga garantitid.
  7. Industriporten sitter monterad norr om den 37:e breddgraden.
  8. Ansamlingar av smuts eller andra avlagringar regelbundet har tvättats bort från portblad och beslag enligt gällande regler i Manualens underhållsinstruktioner.
  9. Manuell port inte monterats på sådan plats där temperaturen kontinuerligt överskridit 70 grader.
  10. Maskindriven port har monterats i ett utrymme där temperaturen hålls mellan +40 och –40 grader Celsius.
  11. Full betalning för porten samt arbetets utförande av erlagts till Prido AB.
  12. Porten öppnats max 1 000 000 gånger

Garantiåtagande och reklamation

I händelse av fel skall skriftlig reklamation lämnas till Prido AB inom skälig tid efter det att felet märkts eller borde ha märkts, dock senast vid garantitidens utgång. Vid reklamation äger Prido AB rätt att låta opartisk person undersöka felet. Sedan Prido AB mottagit reklamation enligt ovan skall Prido AB inom skälig tid och på egen bekostnad avhjälpa fel som omfattas av denna garanti.
Denna garanti begränsar på intet sätt köparens rättigheter och de påföljder som följer av tvingande lag, såsom rätt till avhjälpande, omleverans, prisavdrag, rätt att hålla inne betalningen, eller ersättning för att avhjälpa felet eller häva köpet.

För exakt garantiinformation, vänligen ladda ner informationsblad för Ecolid vikport och industriport.

Ladda ner ”Garantiblad för Ecolid vikport 121101.pdf”

garantisymbol_stor
