SLAGPORT I KARM

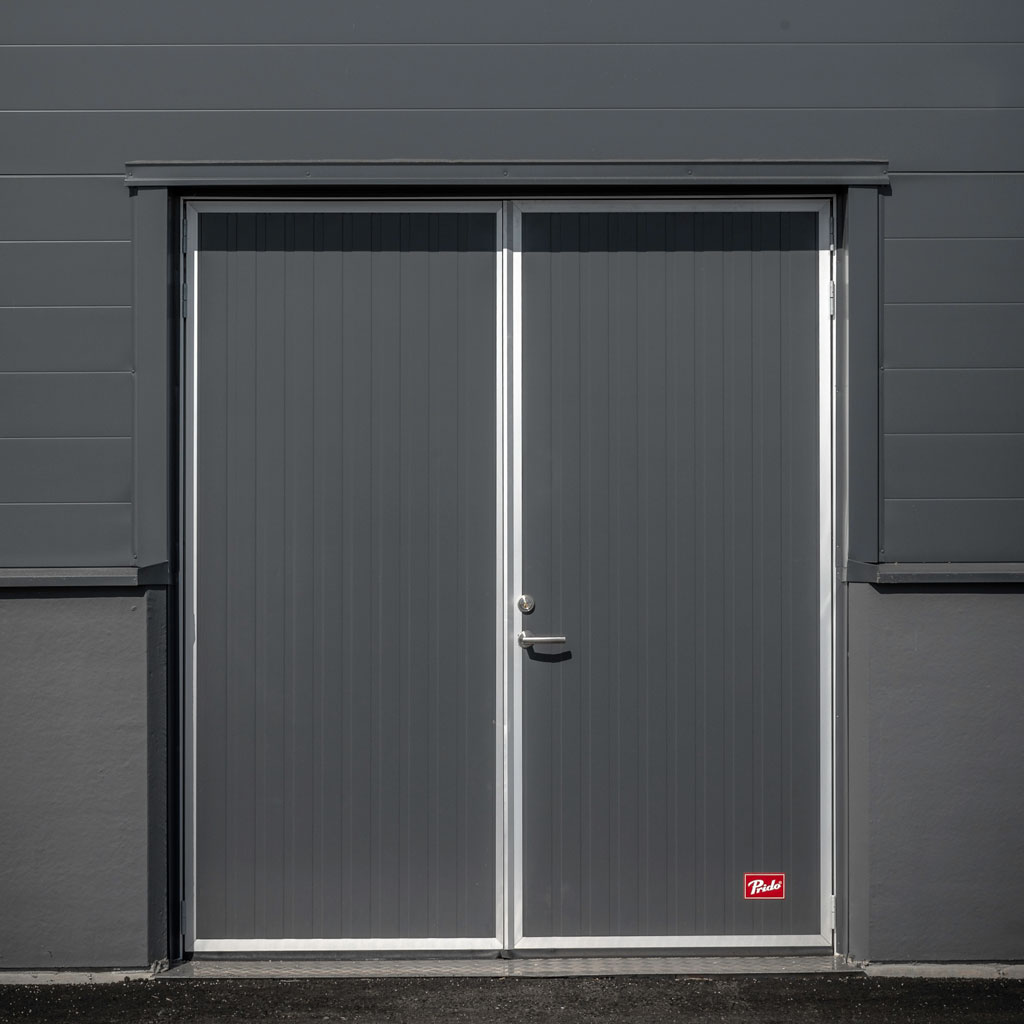

Ecolid slagport i karm er basert på Sveriges mest solgte foldeport med samme navn. Slagporten er utstyrt med en vridningsstiv C-karm av naturanodiserte profiler med brutt kuldebro, og integrert spor for tetningslister av EPDM-gummi. Porten er utviklet for plassering i fasaden, og derfor er den utstyrt med innvendige oppstillingsbeslag som holder portbladene i åpen stilling.

Be om tilbud

Teknisk spec

Kontakt oss

Lager varer

Bildgalleri

Dokument

HVORFOR EN SLAGPORT FRA PRIDO?

  • Portene er utviklet og produsert i Sverige
  • Produseres på mål, max karmmål er 2490×2490 mm
  • Medfølger karmskruer og justeringshylser
  • Enkel og rak å montere
  • Slepelist som tetning mot gulvet
  • Brukervennlige automatiske oppstillingsbeslag for 90* åpning
  • Rustbeskyttelse i toppklasse
  • Ramme for vindu med brutt kuldebro
  • Låskasse med håndtak i dørbladet
  • Kraftig tilbakefjærende dørhåndtak er standard
  • Garasjebolt for hengelås på sideblad
  • Lange serviceintervaller – 36 måneder
  • Langtidstestet for 1 million åpningssykluser i samsvar med EN13241
  • CE-merket iht. europeisk standard for porter EN13241
  • 7 års garanti

Produktfilm: Ecolid

Produktfilm: PriDrive

Montasjeintroduksjon

Ecolid før montering

Slagporten er best egnet for små og mellomstore åpninger med lavfrekvent passasjer- eller kjøretøystrafikk. Den er basert på vår velkjente Ecolid foldeport og tilbyr samme høye kvalitet med rustbeskyttelse i toppklasse. Slagporten er i prinsippet helt vedlikeholdsfri takket være velvalgte og holdbare materialer. Porten er skreddersydd etter portåpningen i en av våre 11 standardfarger. Maks karmmål er 2490×2490

1
En slagport i karm fra Prido er utstyrt med en vridningsstiv C-karm av naturanodiserte profiler med brutt kuldebro, og integrert spor for tetningslister av EPDM-gummi. Porten er utviklet for plassering i fasaden, og derfor er den utstyrt med innvendige oppstillingsbeslag som holder portbladene i åpen stilling. Utvendige karmmål maks. 2490 x 2490 mm.

2
Porten utformes alltid med én del som gangdør med låsekasse og håndtak.

3
Brukervennlige automatiske oppstillingsbeslag for 90° åpning leveres som standard.

4
En slagport uten karm fra Prido ligner på mange måter på en foldeport. Porten lages for overlappmontering, og den har slepelist som tetter mot gulvet. Slagporten kan leveres med både innadgående og utadgående åpning.

5
Som standard kan slagporten bare åpnes og låses fra innsiden.

6
Hvis porten er maks. 3200 mm høy, kan den utformes med en del som gangdør, med låsekasse og håndtak.

Teknisk fakta for slagport uta karm

CE-Märkning
Portene er CE -merket mot byggevareforordningen i henhold til gjeldende standard EN13241.

Isolervärde
U-verdi 1,60 W (m2/K) på en heldekket 2,4 x 2,4m port, eller 1,87 W/(m2/K) med 1 vindusrad type B1, beregnet i henhold til EN12428.

Lufttäthet
Klasse 4, 1,8 m3/m2 h, i henhold til EN12426.

Mekanisk hållbarhet
Dimensjonert og testet for 1,000,000 åpningssykluser i henhold til EN12605.

Vattentäthet
Klasse 3 i henhold til EN12425.

Vindlastkapacitet
Klasse 2, 3, 4 eller 5 avhengig av størrelse. Testet og klassifisert i henhold til EN12444 og EN12424.

Säkerhet
Gummilistene er utformet for å eliminere klemfaren mellom
portblad/portblad og portblad/vegg. Hvert blad har minst 3 bærende beslag for å
hindre portnedfall.

Beslag montert på portbladene
Av galvanisert stål eller aluminium. På utadslående porter er stålbeslagene også pulverlakkert

Vindu
Argongassfylte D4-12 isolerglassruter i seks
forskjellige standardstørrelser. Standard brysthøyde
ca. 1070 mm. 7 års garanti mot kondens
mellom glasslagene. Vinduskarmer av
naturanodiserte aluminiumprofiler med
brutte kuldebroer.

Håndtak
Håndtak i naturanodisert aluminium.

Karmgjenger
Flerdimensjonalt justerbare stålgangjern. Galvanisert på porter som slår inn, og galvanisert og pulverlakkert på dem som slår ut. Smørefrie teflonhylser. Skrus i portrammen.

Løftende hengsler (ekstrautstyr)
Hever porten under åpningsbevegelse, med 10
mm. Egnet ved ujevne gulv. God tetning
når lukket, og gir en myk og smidig åpningsbevegelse
uten unødvendig slitasje på slepelist.

Portblad
Prosesslaminerte sandwichpaneler.
Tykkelse 50 mm. Maks størrelse på de enkelte portbladene
1250 x 4600 mm. Ramme for innfesting
av gummilister m.m., av naturanodiserte
aluminiumprofiler. Innstøpte stålforsterkninger
som festepunkter for hengsler,
styremekanismer m.m.

Stallpakke

Porter for vaskehaller eller stallmiljøer krever
en spesiell komponentpakke som gir ekstra
rustbeskyttelse, for at garantiene skal gjelde.
Kan ikke ettermonteres.

Tetninger
Av aldringsbestandig EPDM-gummi.

Overflatekledning
Inn- og utside av varmgalvanisert stålplate.
Lakkert med 25 μm polyesterlakk.

7 års garanti
Se eget dokument med våre
garantivilkår.

Vedlikehold, service
Markedets laveste servicebehov.
1 gang hver 36 måned

Lås
Garasjestendere for innvendig låsing med hengelås.
Hvis sylinderlås er nødvendig på innsiden og utsiden, er Prido Fix 480 (tilleggsutstyr) tilgjengelig.

Del som en gangdør
Ett dørblad kan lages som en gangdørdel dørhøyden er maksimalt 3200 mm. Døren til gangdøren leveres deretter med låsekasse Dorma DL 919-50 og Habo Atalanta-trykk. Endeplater er montert på sidebladet som også følger med garasjeregel for låsing med hengelås.

Beslag montert på dørbladene
Laget av galvanisert stål eller aluminium. På utadvendte porter er stålbeslagene også pulverlakkert.

Monteringsbeslag
Automatisk låsing i åpen stilling på begge inn og ut porter.

Portforlengelser
Laget av stål, betong eller tre. Minst 3 mm stål innover og minst 4 mm utover. 3 forskjellige skruesett avhengig av type omfang.

Teknisk fakta for slagport med karm

CE-Märkning
Portene er CE -merket mot byggevareforordningen i henhold til gjeldende standard EN13241.

Isolervärde
U-verdi 1,60 W (m2/K) på en heldekket 2,4 x 2,4m port, eller 1,87 W/(m2/K) med 1 vindusrad type B1, beregnet i henhold til EN12428.

Lufttäthet
Klasse 4, 1,8 m3/m2 h, i henhold til EN12426.

Mekanisk hållbarhet
Dimensjonert og testet for 1,000,000 åpningssykluser i henhold til EN12605.

Vattentäthet
Klasse 3 i henhold til EN12425.

Vindlastkapacitet
Klasse 2, 3, 4 eller 5 avhengig av størrelse. Testet og klassifisert i henhold til EN12444 og EN12424.

Säkerhet
Gummilistene er utformet for å eliminere klemfaren mellom
portblad/portblad og portblad/vegg. Hvert blad har minst 3 bærende beslag for å
hindre portnedfall.

Vindu
Argongassfylte D4-12 isolerglassruter i seks
forskjellige standardstørrelser. Standard brysthøyde
ca. 1070 mm. 7 års garanti mot kondens
mellom glasslagene. Vinduskarmer av
naturanodiserte aluminiumprofiler med
brutte kuldebroer.

Håndtak
Håndtak i naturanodisert aluminium.

Karmgjenger
Flerdimensjonalt justerbare stålgangjern. Galvanisert på porter som slår inn, og galvanisert og pulverlakkert på dem som slår ut. Smørefrie teflonhylser. Skrus i portrammen.

Løftende hengsler (ekstrautstyr)
Hever porten under åpningsbevegelse, med 10
mm. Egnet ved ujevne gulv. God tetning
når lukket, og gir en myk og smidig åpningsbevegelse
uten unødvendig slitasje på slepelist.

Portblad
Prosesslaminerte sandwichpaneler.
Tykkelse 50 mm. Maks størrelse på de enkelte portbladene
1250 x 4600 mm. Ramme for innfesting
av gummilister m.m., av naturanodiserte
aluminiumprofiler. Innstøpte stålforsterkninger
som festepunkter for hengsler,
styremekanismer m.m.

Stallpakke

Porter for vaskehaller eller stallmiljøer krever
en spesiell komponentpakke som gir ekstra
rustbeskyttelse, for at garantiene skal gjelde.
Kan ikke ettermonteres.

Tetninger
Av aldringsbestandig EPDM-gummi.

Overflatekledning
Inn- og utside av varmgalvanisert stålplate.
Lakkert med 25 μm polyesterlakk.

7 års garanti
Se eget dokument med våre
garantivilkår.

Vedlikehold, service
Markedets laveste servicebehov.
1 gang hver 36 måned

Lås
Garasjestendere for innvendig låsing med hengelås.
Hvis sylinderlås er nødvendig på innsiden og utsiden, er Prido Fix 480 (tilleggsutstyr) tilgjengelig.

Del som en gangdør
Ett dørblad kan lages som en gangdørdel dørhøyden er maksimalt 3200 mm. Døren til gangdøren leveres deretter med låsekasse Dorma DL 919-50 og Habo Atalanta-trykk. Endeplater er montert på sidebladet som også følger med garasjeregel for låsing med hengelås.

Beslag montert på dørbladene
Laget av galvanisert stål eller aluminium. På utadvendte porter er stålbeslagene også pulverlakkert.

Farger på Ecolid industriporter og foldeporter

Fargen på en industriport er selvfølgelig svært avgjørende for bygningens totalinntrykk.
Alle Ecolid industriporter kles med stålplate.

Rød 758
nærmeste RAL 3009

Sjokoladebrun 434
nærmeste RAL 8017

Skogsgrønn 874
Nærmeste RAL 6003

Blygrå 036
nærmeste RAL 7024

Antrasittgrå 035
nærmeste RAL 7016

Svart 015
nærmeste RAL 9005

Gråhvit 022
nærmeste RAL 7044

Hvit 010
nærmeste RAL 9010

Grafitt 044
nærmeste RAL 9007

Legg merke til at fargen på dataskjermen kan avvike fra den virkelige nyansen. For eksakt farge, ta kontakt med oss for en fargeprøve.

Malinglagenes oppbygning

  1. Stålplate
  2. Sinksjikt
  3. Passiviseringssjikt
  4. Grunning (primer)
  5. Polyesterlakk 10 µm
  6. Baksidemaling 10 µm

Miljøerklæring – Ecolid foldeporter

Beskrivelse av selskap og produkt

Selskapet:
Med over 45 års solid erfaring, er Prido en av de ledende aktørene i sin bransje.
Selskapet jobber med utforming, utvikling, produksjon og markedsføring av industriportløsninger for bedrifter og andre portbrukere i Norden og Nord-Europa.
Målet er å levere bransjens beste og mest markedstilpassede utvalg.

Miljøkoordinator :

Selskapets miljøpolicy ligger på hjemmesiden. Den oppdateres jevnlig.

Produktene:

Ecolid-porten er en foldeport av prosesslaminert sandwichkonstruksjon. Rammeverket består av aluminiumprofiler med stålforsterkninger. Rammen fylles med isocyanat og polyol som danner en polyuretanisolasjon. Inn- og utsiden består av varmgalvanisert stålplate. Produksjonen skjer ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 25 år. Angitt levetid gjelder under forutsetning av at produktene brukes under forholdene de er ment for. Større skader i malingssjiktet som også skader galvaniseringssjiktene under, bør repareres. Ellers trengs kun vedlikehold i samsvar med vedlikeholdsinstruksene i brukerhåndboken for industriporten.

Innholdsdeklarasjon:

I tabellen under er innholdet i Ecolid oppgitt. Fordi portene måltilpasses for de enkelte kundene, varierer størrelsen.
Tabellen viser innholdet i den vanligste utførelsen – 4000 mm x 4000 mm med én vindusrad samt gangdør:

Materiale Mengde
Stål 233,2 kg
Aluminium 65 kg
Gummi 19,9 kg
Plast 0,1 kg
Polyuretan 43 kg
Vindu 7,2 kg
Annet 0,2 kg
Totalt 368,6 kg

For ytterligere informasjon om komponentene som brukes, ta kontakt med produsenten.

Miljøprestasjonserklæring:

Informasjonen om produktenes miljøprestasjon er delt opp i en produksjonsdel og en bruksdel.

Produksjon:

Ressursbruk:
– Strømforbruk ca. 104 kWh/port.

Forurensende utslipp:
– Ingen målbare utslipp.

Annen informasjon:
– Farlig avfall: Noe avrenning forekommer ved rengjøring av polyol- og isocyanatmaskin. Dette håndteres av Stena Recycling destruktion. I gjennomsnitt har det oppstått ca. 150 kg per år, til sammenligning med de 192 tonn råvare som inngår i produksjonen.
– Annet avfall: Restprodukter i form av utskjæringer forekommer i produksjonen. Disse klassifiseres ikke som farlig avfall, men kan deponeres uten restriksjoner samt brukes til markisolering.

– Kjemikalier som brukes i produksjonen: Polyol, isocyanat, smeltelim.

Emballering:
– Innpakking gjøres på stativ. Stativet består av sidegavler i stål med trefot, distanser i form av treribber samt plastskive i underkant av portemballasjen. Bindes med plastbånd og treribber øverst på portstativet. Løst tilbehør pakkes i plastinnpakket pappeske.

Egenutslipp:
– Ingen kjente.

Gjenvinning:
Metallet kan materialgjenvinnes. Tre- og gummirester kan energigjenvinnes. Celleplastavfall deponeres uten begrensninger (kan ikke komposteres). Limrester kan forbrennes/deponeres.
