Noen av argumentene for å kjøpe Revolid hurtigport:

  • 45-års erfaring med produksjon av industriporter

  • Korte leveringstider og høy leveringssikkerhet

  • Langtidstestet for 750 000 åpningssykluser

  • Enkel og rask å montere takket være få deler og skruefester

  • Krever minimal side- og toppklaring, henholdsvis 100 mm og 500 mm

  • Åpningshastighet 1,8 m/s

  • 7 års garanti

  • 2 års garanti på elektronikk

  • Motorer og styremekanismer fra Europas største produsent, tyske GFA

  • CE-merket i henhold til Europa-standarden for porter EN13241

  • Utviklet og produsert i Sverige

  • Lave vedlikeholdskostnader

  • Lysgardin i åpningen for optimal sikkerhet og redusert påkjøringsrisiko

Revolid hurtigport – rask, enkel og pålitelig

I en bygning, mellom f.eks. ulike avdelinger, er det iblant behov for hurtiglukkende porter for eksempel for å redusere innsyn eller tillate trucktrafikk uten at de forskjellige arbeidsmiljøene påvirker hverandre. Vår hurtiglukkende port Revolid er da et utmerket alternativ. Den åpner med 1,8 m/s og er med sin enkle og pålitelige konstruksjon et svært rimelig alternativ.

Bildegalleri

Brosjyrer Revolid hurtigport

Tekniske fakta om Revolid hurtigport

CE-merking

Alle Revolid-porter CE-merkes mot Byggproduktforskriften, Maskindirektivet, Lavspenningsdirektivet og EMC-direktivet i henhold til gjeldende standard EN13241


Isolasjonsverdi hurtigport

NPD (ingen verdi angitt, er laget for å plasseres innendørs).


Lufttetthet

NPD, i henhold til EN12426.


Mekanisk holdbarhet

Dimensjonert og testet for 750 000 åpningssykluser i henhold til EN12605.


Vanntetthet

Klasse 0, i henhold til N12425.


Vindlast

Klasse 2, i henhold til EN12444 og EN12424.

Portblad
Rivefast og vevarmert PVC-duk, 900 g/m2, tykkelse ca. 0,9 mm. Fås i 4 standardfarger. HF-sveisede kantlister som er fastsveiset i portdukens sider.

Vindu
1,0 mm klar PVC HF-sveiset i portbladet.

Bunnbjelke
2-delt aluminiumsbjelke med en konstruksjon som tåler mindre påkjøringer uten å ta skade. Bunnbjelken inneholder også vekter som strekker ut portduken i lukket stilling.

Bunnkappe
70 mm høy bunnpakning av EPDM-gummi gir god tetning mot gulvet. Utformingen av bunnpakningen, bunnbjelken og portduken utgjør også en løsning som tetter helt ned i porthjørnene (ellers et vanlig problem med hurtigrulleporter). Heller ingen dyre komponenter som lett tar skade ved påkjøring. Personsikkerheten ivaretas ved hjelp av lysgardinen på sidene av porten.

Sideprofiler
Kraftige, stangpressede aluminiumsprofiler i en 2-delt utførelse som med automatikk skaper kabelkanaler for portens ulike styringer og motortilkoblinger, samtidig som de fungerer som styringer for portbladet.

Tetninger
Duken tetter i smale spor i sideprofilene. Alu-profil som reduserer åpningen mellom duk og vegg over porten.

Portramme
Av minst 4 mm tykt stål eller minst 75 mm tykt tre.

Veggkonsoller og lager
Kraftige, galvaniserte, 5 mm tykke og laserskårne plater forberedt med avlange hull for enkel montering og justering. Kraftige kulelager som boltes i lagerbrakettene.

Styring
GFA TS971, frekvens 5/60 Hz, driftsspenning 1-faset 230–400 V, sikring 10–16 A, kapslingsklasse IP65, luftfuktighet opp til 93 % ikke-kondenserende. Temperaturområde fra -10 til +40 grader.

Motor
Frekvensstyrt motor GFA FI 4.250 1-faset 230 V, kapslingsklasse IP65, som ekstrautstyr. Innebygd brems/fangapparat som fallsikring. Temperaturområde fra –10 til +40

Lysgardin
Kapslet i aluminium og skrudd fast i sideprofil. 15 m kabling både på sender og mottaker, statusindikering med LED-lys.

Duktrommel
I stål, diameter 133 mm, med sveisede endelokk og akslinger. Se eget dokument med våre garantivilkår. Vedlikehold og service.


7 års garanti

Se eget dokument med våre garantivilkår. (2 års garanti på elektronikk)

Vedlikehold, service

Markedets laveste servicebehov. 1 gang hver 18. måned eller maks. 50 000 åpninger.

Fargekart for Revolid hurtigport

Fargen på en industriport er selvfølgelig svært avgjørende for bygningens totalinntrykk. Derfor leverer Prido hurtigport i flere standardfarger.

RAL 3002RAL 9016RAL 5010RAL 7037

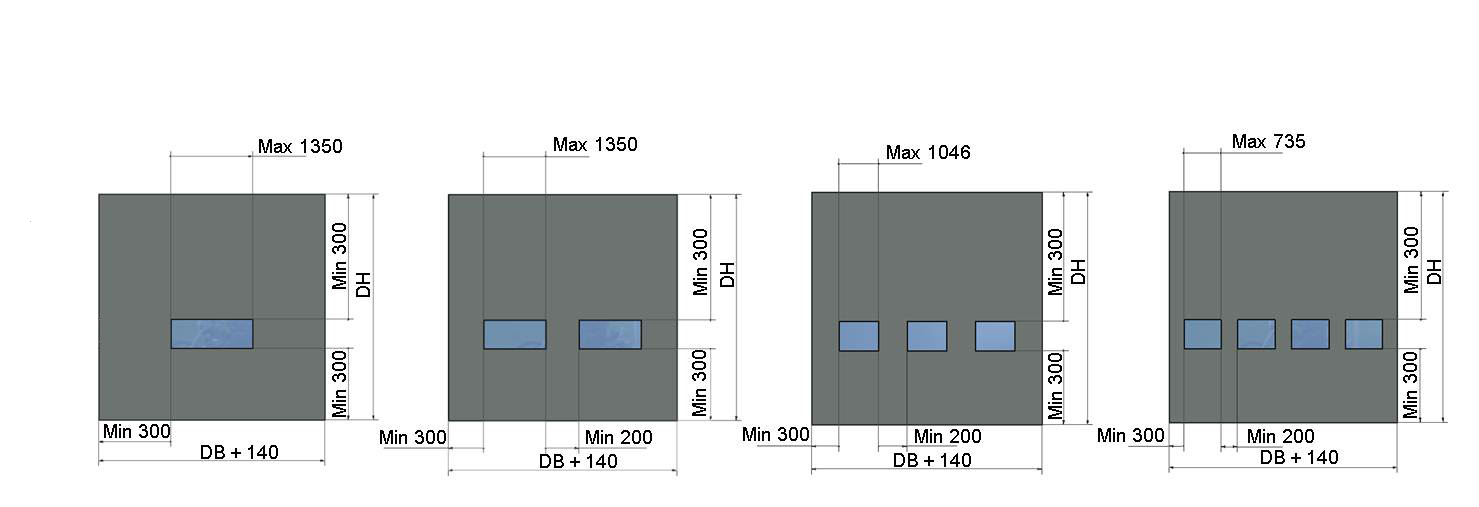

Vindusalternativer for Revolid hurtigport

1,0 mm klar PVC HF-svetsad i portuken.

Portramme hurtigport

Motorer og styremekanismer

Motorer og styremekanismer til Revolid hurtigport kommer fra tyske GFA, Europas største og ledende produsent av

portmaskineri. Løsningen tilbyr mange ulike muligheter, samtidig som den er både driftssikker
og brukervennlig.

Følgende funksjoner er standard:

  • Motor som gir porten en hastighet på 1,15 m/s
  • Komplett plug-in-kabling mellom motor og styremekanisme
  • 4-polet 1×230 V CEE-plugg for strømtilkobling med plug-in-tilkobling i styreskapet
  • Styreskap GFA TS971, IP65-klassifisert
  • Integrert 3-knappspanel: åpne, stoppe, lukke
  • Digitale grenseinnstillinger
  • Digital innstilling av rotasjonsretning (brukes ved fasevending)
  • 2 potensialfrie relékontakter
  • Funksjon for halvveis åpning
  • Automatisk tidslukking
  • Kraftovervåkning (hindrer at noen løftes opp med porten)
  • Programmerbar vedlikeholdssyklusteller (med bl.a. nedtelling, advarsler og stoppfunksjon)
  • Syklusteller for portens totale antall åpninger
  • Feilminne og minne for programmeringsendring Lysgardin for personsikkerhet. som skjermer portåpningen opp til en høyde på 2,5 m
  • UPS som batteribackup fås som ekstrautstyr

I tillegg til disse funksjonene er styremekanismen bl.a. også klargjort for følgende tilkoblinger:

  • Frekvensstyrt motor med åpningshastighet på 1,15 m/s og lukkehastighet på 0,5 m/s
  • Aktiv klembeskyttelseslist (ikke nødvendig når porten er utstyrt med lysgardin)
  • Ekstra nødstopp
  • Ekstra trykknappanel eller nøkkelbryter
  • Ekstra fotocelle
  • Ekstern radiomottaker
  • Trekksnoråpning
  • Kodelås
  • Radar

Styremekanismen kan også håndtere annet eksternt utstyr, for eksempel kodelås, kortleser, radar og sløyfedetektorer. Hvis man vil slusekoble flere porter, velger man styreskapet TS981. Revolid-porten kan da kobles funksjonelt til andre portvarianter med samme styremekanisme.

Radiomottaker med fjernkontroll

Radar

Trykknappanel og nøkkelbryter

Kodelås og kortleser

Trekksnoråpning

Sløyfedetektor

Miljøerklæring – Revolid hurtigport

Beskrivelse av selskap og produkt

Selskapet:
Med over 40 års solid erfaring, er Prido en av de ledende aktørene i sin bransje.
Selskapet jobber med utforming, utvikling, produksjon og markedsføring av industriportløsninger for bedrifter og andre portbrukere i Norden og Nord-Europa.
Målet er å levere bransjens beste og mest markedstilpassede utvalg.

[/fusion_text]

Hovedkontor

Industrigatan 3
534 92 Tråvad
Tel: 0512-295 90
Fax: 0512-200 30
E-post: info@prido.se
www.prido.se

Ansvarlig:

Adm. dir. Josephine Stjärnerfält, 0512-295 88
josephine@prido.se

Kontaktperson:

Miljösamordnare Otto Claéson, 0512-295 85
otto.claeson@prido.se

Miljøarbeid:

Selskapets miljøpolicy ligger på hjemmesiden. Den oppdateres jevnlig.

Produktene:

Revolid-porten er en hurtigrulleport med portblad av PVC-duk som rulles opp på en ståltrommel. Porten ledes i sideskinner av aluminium.
De er alltid utstyrt med motor.

Produksjonen skjer ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 15 år.
Angitt levetid gjelder under forutsetning av at produktet brukes under forholdene det er ment for, og at det vedlikeholdes i henhold til vedlikeholdsinstruksene i portens brukerhåndbok.

Innholdsdeklarasjon:

I tabellen under finner du informasjon om innholdet i Revolid. Fordi portene måltilpasses for de enkelte kundene, varierer størrelsen.
Tabellen viser innholdet i den vanligste utførelsen – 3000 mm x 3000 mm.

MaterialeMengde
Stål48,6 kg
Aluminium27,8 kg
Gummi65 g
Plast PVC-duk12,4 kg
Annen plast1,9 kg
Motor12,8 kg
Elektronikk1,2 kg
Kabling1,6 kg

For ytterligere informasjon om komponentene som brukes, ta kontakt med produsenten.

Miljøprestasjonserklæring:

Informasjonen om produktenes miljøprestasjon er delt opp i en produksjonsdel og en bruksdel.

Produksjon:

Ressursbruk:
– Strømforbruk ca. 103 kWh/port.

Forurensende utslipp:
– Ingen målbare utslipp.

Annen informasjon:
– Farlig avfall: ikke noe
– Annet avfall: Restprodukter i form av stål- og aluminiumrester samt PVC-duk, forekommer i produksjonen. Disse klassifiseres ikke som farlig avfall, men kan gjenvinnes eller deponeres uten restriksjoner.
– Kjemikalier som brukes i produksjonen: maling til overflatebehandling og korrosjonsbeskyttelse av duktrommel, ca. 50 g/port.

Bruk:

Transport:
– Transporten av de ferdige portene til kunden, skjer kun med bil.

Installasjon:
– Portene måltilpasses etter kundens ønsker. Til montering trengs stige, stillaser og i enkelte tilfeller sakselift, samt håndverktøy som boremaskin og skrutrekker.

Demontering:
De brukte delene kan demonteres for hånd med vanlig håndverktøy.

Emballering:
– Innpakking gjøres på stativ. Stativet består av en palle med stendere av tre. Portene emballeres med plastbånd, beskyttelsesplast og strølekter i ekspandert polystyren.

Egenutslipp:
– Ingen kjente.

Gjenvinning:
Metallet kan materialgjenvinnes. Tre-, plast- og gummirester kan energigjenvinnes.

GARANTIVILKÅR – REVOLID HURTIGPORT

Garantitid
Denne garantien gjelder i 7 år fra dagen porten leveres av Prido AB.

Garantiens omfang
Garantien gjelder for Revolidportens samtlige deler, med unntak for de slitagedeler.
Garantien omfatter materialbrudd, konstruksjonsfeil, produksjonsfeil, unormale fargeforandringer, gjennomrustning i yttersjikt eller andre korrosjonskader som kan påvirke portens funksjon.
På elektronikk gjelder 2 års full funksjonsgaranti. Deretter erstattes defekt elektronikkdel med tilsvarende ny enhet.
Garantien omfattar ikke skader som omfatter portens slitasjedeler. Slitasjedelene skal byttes i henhold til gjeldende vedlikeholdsinnstruksjoner, som kommer frem av porten brukermanual (”Manualen”). Hvilke slitasjedeler det gjelder kommer frem i Manualen.
Garantien omfatter ikke skader forårsaket av elektriske overspenninger, f.eks lynnedslag o.l.
Garantien omfatter heller ikke skader eller følgeskader forårsaket av installatøren, brukeren eller tredje part.

Garantin gäller under förutsättning att:

  1. Porten ikke sitter montert i særskilt korrosivt eller aggressivt miljø, f.eks. i luft med høyt saltinnhold, i konstant kontakt med vann eller der korrosive kjemikalier, korrosiv røyk, kondens, aske, cementdamp eller avføring fra dyr kan påvirke portens deler.
  2. Porten har en av standardfargene som gjaldt på tiden for produksjon av porten.
  3. Porten anvendes for sitt formål, å fungere som en avgrensing inne uten påverkelse av trykkforskjelder over 100 Pa.
  4. De service-, rengjørings- og vedlikeholdsrutinger som beskrives i Manualen er utført og dokumentert i Manualens vedlikeholdsprotokoll.
  5. At de reservdeler som monteras er Pridos originale. Garantien på reservdelen i seg selv gjelder frem til til sluttdagen for portens opprinnelige garantitid.
  6. Oppsamling av støv eller annet regelmessig har blitt vasket bort fra portblad og beslag i henhold til gjeldende regler i Manualens vedlikeholdsinnstruksjoner.
  7. Porten er korrekt montert i et rom der temperaturen holdes mellom +5 och +5 grader Celsius.
  8. Full betaling for porten og eventuellt montage er betalt inn til Prido Norway AS/ Prido AB
  9. Porten åpnes maks 750 000 ganger.

Garanti og reklamasjon
Ved hendelse av feil skal skriftlig reklamation sendes til Prido AB/Prido Norway AS innen rimelig tid etter  at feilen oppdages eller burde vært oppdaget, senest før garantitidens utgang. Ved reklamasjoner eiger Prido AB retten til å la en upartisk person undersøke feilen. Når Prido AB har mottatt reklamasjon i henhold til ovenstående tekst skal Prido AB innen rimelig tid og på egen bekostning rette feil som omfattes av denne garanti. Denne garanti begrenser på ingen måte kjøperens rettigheter som følger kjøpsloven, som rett till tilbakebetaling, prisfradrag, rett til å holde tilbake betaling eller kompensasjon for å r Save ette feilen eller avbryte kjøpet
