Foldeporter og industriporter i en egen klasse – Prido foldeport

Visse anlegg krever foldeporter med en litt høyere klassifisering. Anlegg der design, funksjon og økonomi er like viktige aspekter å ta hensyn til. Som navnet antyder Ecolid foldeport virkelig et økonomisk og miljømessig sterkt alternativ, som også har en god finish og et minimalt vedlikeholdsbehov. Så hvis du trenger en godt isolert, prisgunstig og pen foldeporter eller slagporter, trenger du ikke lete lenger.

Ecolid vikport

Noen av argumentene for at du bør kjøpe Ecolid foldeporter og industriporter:

  • Sveriges mest solgte foldeport

  • Ca 40 % bedre u-verdi enn rammebygde foldeporter

  • Enkel og rask montering

  • CE-merket i henhold til den europeiske standarden for porter, EN13241-1

  • Lufttetthetsklasse 4, luftlekkasje 1,8 m3/m2 i henhold til EN12426

  • Alle klemfarer er konstruksjonsmessig eliminert, gjelder også for manuelle foldeporter og slagporter

  • Lave vedlikeholdskostnader

  • Krever minimal klaring på sidene og i overkant

  • Produseres etter mål i en mengde ulike utførelser

  • Rustbeskyttelse i toppklasse

  • 7 års garanti

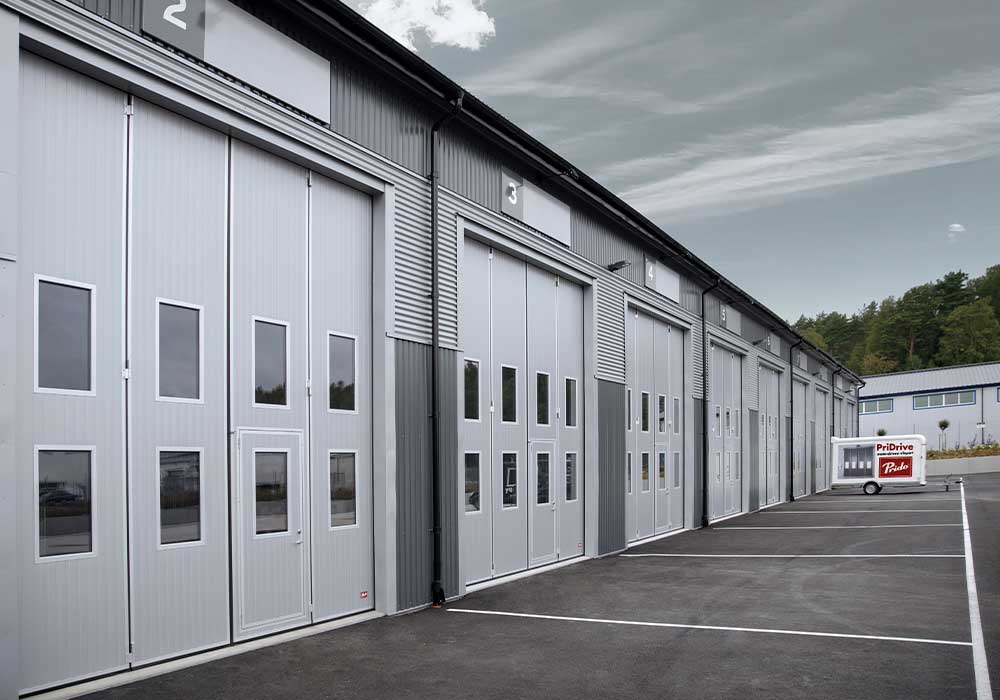

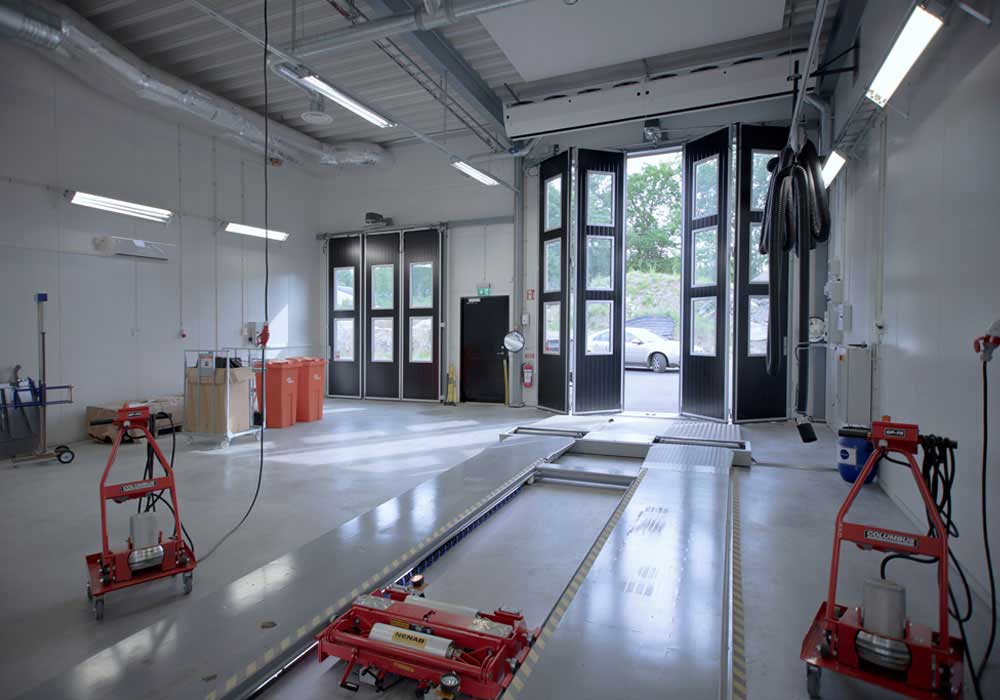

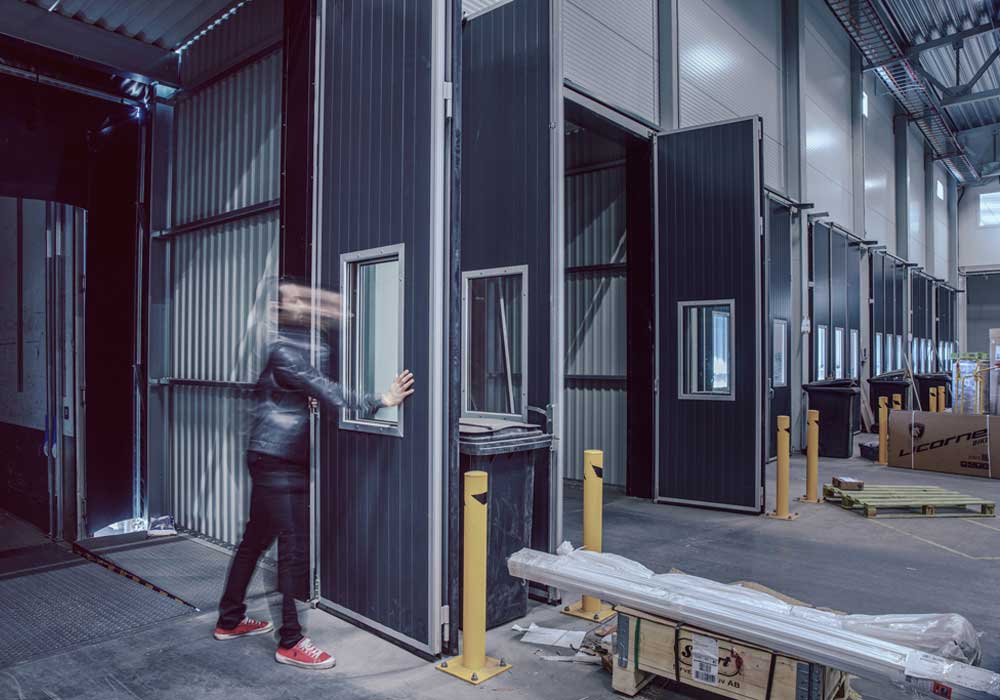

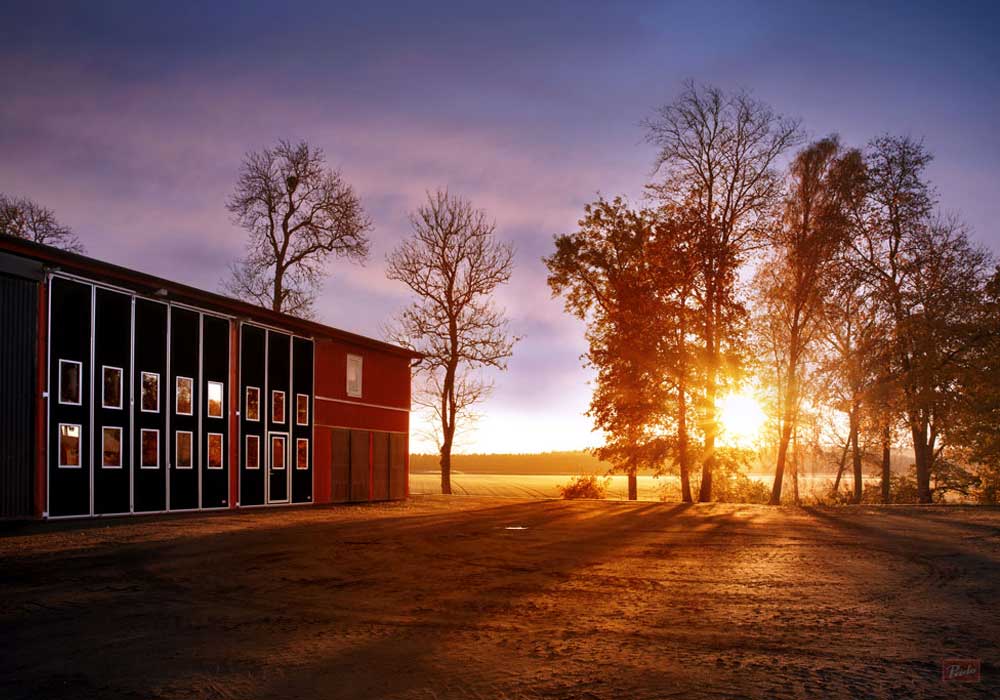

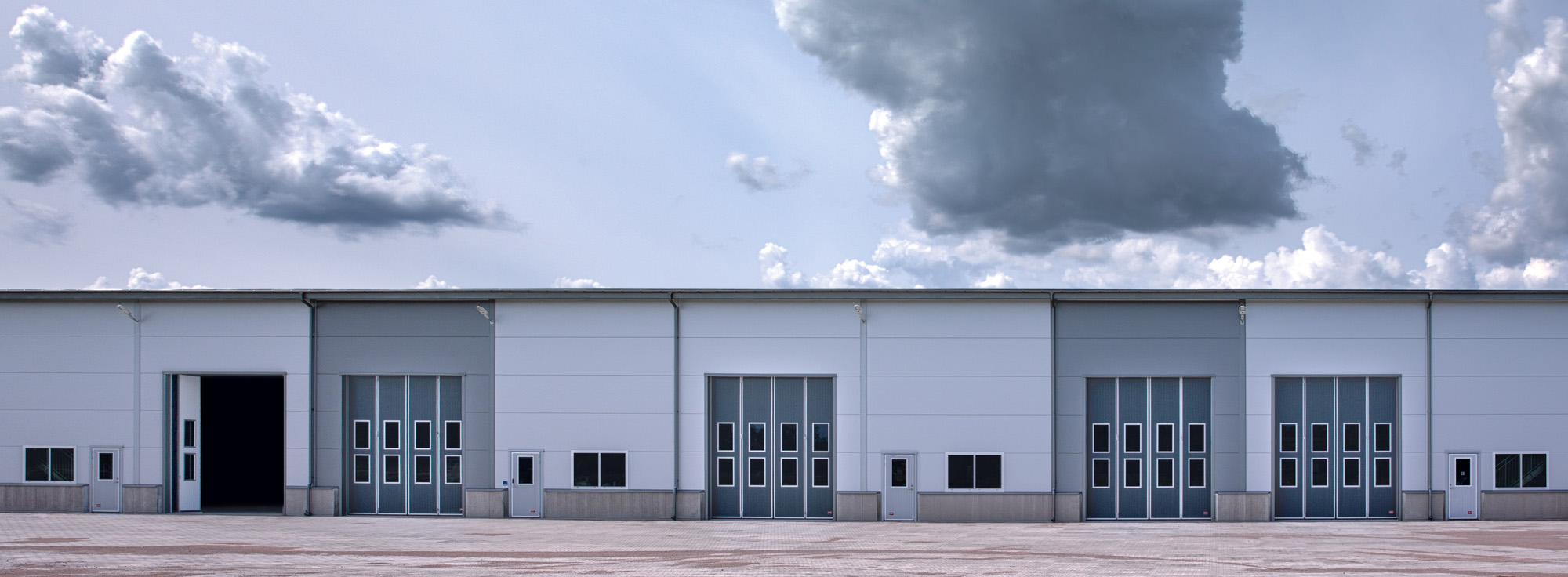

Bildegalleri

Brosjyrer Ecolid industriport

Teknisk fakta for Ecolid industriporter og foldeporter

CE-merking

Alle Ecolid foldeporter CE-merkes mot byggevaredirektivet

i henhold til gjeldende standard EN13241-1.

Motordrevne dører CE-merkes også

mot maskindirektivet, lavspenningsdirektivet
og EMC-direktivet.

Isolasjonsverdi

U-verdi 1,39 W (m2/K) på en heldekket 5×5 m
port, eller 1,51 W/(m2/K) med 1 vindusrad
type B1, beregnet i henhold til EN12428.

Lufttetthet

Klasse 4, 1,8 m3/m2 h, i henhold til EN12426.

Mekanisk holdbarhet

Dimensjonert og testet for én
million åpningssykluser i henhold til EN12605.

Vanntetthet

Klasse 3 i henhold til EN12425.

Vindbelastningskapasitet

Klasse 2, 3, 4 eller 5 avhengig av størrelse.
Testet og klassifisert i henhold til EN12444 og
EN12424.

Sikkerhet

Våre motordrevne porter oppfyller selvfølgelig
alle gjeldende sikkerhetskrav og standarder.
Alle klemfarer er konstruksjonsmessig eliminert allerede
fra start, og er dermed fullt ut konverterbare
til motordrift uten ekstra beskyttelse. Optisk
klembeskyttelse integrert i portens midttetninger
og ekstra sikkerhetsfotocelle for plassering i
portåpningen, er standard. I tillegg til disse
funksjonene har motoren/styremekanismen en belastningsvakt
for ekstra personbeskyttelse. Gummilistene
er utformet for å eliminere klemfaren mellom
portblad/portblad og portblad/vegg.
Hvert blad har minst 3 bærende beslag for å
hindre portnedfall.

Beslag montert på portbladene

Av stål, galvanisert og pulverlakkert.

Vindu

Argongassfylte D4-12 isolerglassruter i seks
forskjellige standardstørrelser. Standard brysthøyde
ca. 1070 mm. 7 års garanti mot kondens
mellom glasslagene. Vinduskarmer av
naturanodiserte aluminiumprofiler med
brutte kuldebroer.

Innfelt gangdør

Kan leveres i samtlige utførelser.
Slår alltid utover. Plasseringen styres av
portalternativet, se prosjekteringsveiledning.
Min. porthøyde 2800 mm for at gangdør
skal kunne monteres. Åpningen for
gangdøren styres av bredden på portbladene, og
kan bli så liten som 490 mm.
Minste portbladbredde med innfelt gangdør
er 738 mm. Låshus Dorma DL 919-50.

Håndtak til foldeport

Håndtak i naturanodisert aluminium.

Isolering

50 mm freonfri polyuretancelleplast.

Karmgjenger

Av stål, galvanisert og pulverlakkert,
justerbare i flere dimensjoner. Smørefrie teflonhylser.
Skrus i portramme.

Løftende hengsler (ekstrautstyr)

Hever porten under åpningsbevegelse, med 10
mm. Egnet ved ujevne gulv. God tetning
når lukket, og gir en myk og smidig åpningsbevegelse
uten unødvendig slitasje på slepelist.

Mellomhengsler

Naturanodisert aluminium. Smørefrie
teflonhylser.

Portblad

Prosesslaminerte sandwichpaneler.
Tykkelse 50 mm. Maks størrelse på de enkelte portbladene
1250 x 6000 mm. Ramme for innfesting
av gummilister m.m., av naturanodiserte
aluminiumprofiler. Innstøpte stålforsterkninger
som festepunkter for hengsler,
styremekanismer m.m.

Portrammer

Av stål, betong eller tre. Minst 6 mm stål
rundt enkeltportblad > 6 m2. Ellers minst 3 mm
stål hvis den slår innover, og minst 4 mm
hvis den slår utover. Tre forskjellige skruesett avhengig av
rammetype.

Stallpakke

Porter for vaskehaller eller stallmiljøer krever
en spesiell komponentpakke som gir ekstra
rustbeskyttelse, for at garantiene skal gjelde.
Kan ikke ettermonteres.

Styreskinner og konsoller

Av stål, varmgalvaniserte og justerbare.
Skrus fast i portrammen.

sikkerhet

Gummilister utformet slik at klemfaren elimineres mellom portblad/portblad og portblad/vegg. Optiske klembeskyttelseslister i stengekant på motordrevne foldeporter. Samtlige motordrevne foldeporter har en ekstra fotocelle på foldesiden. Minst 3 bærende beslag per foldeport for å hindre at porten faller ned.

Tetninger

Av aldringsbestandig EPDM-gummi.
Utformingen overholder kravene i EN12453
uten ekstra vern.

Oppstillingsbeslag

Automatisk låsing i åpen stilling enten
porten slår innover eller utover.

Overflatekledning

Inn- og utside av varmgalvanisert stålplate.
Lakkert med 25 μm polyesterlakk.

7 års garanti

Se eget dokument med våre
garantivilkår.

Vedlikehold, service

Markedets laveste servicebehov.
1 gang hver 18. måned eller ved maks 25 000
åpninger for motordrevne porter.
1 gang hver 36. måned for manuelle porter.

Lås

Garasjestendere for innvendig låsing med hengelås.
Sylinderlåsing på inn- og utside finnes som
ekstrautstyr. Passer eurosylinder.

Innbruddsklassifisert

Som ekstrautstyr finnes også innbruddsklassifisert
utførelse. Testet og godkjent i henhold til
SSF1074 klasse 2.

Farger på Ecolid industriporter og foldeporter

Fargen på en industriport er selvfølgelig svært avgjørende for bygningens totalinntrykk.
Alle Ecolid industriporter kles med stålplate.

Rød 758
nærmeste RAL 3009

Sjokoladebrun 434
nærmeste RAL 8017

Skogsgrønn 874 nærmeste RAL 6003
(NCS S 6020-G30Y)

Blygrå 036
nærmeste RAL 7024

Antrasittgrå 035
nærmeste RAL 7016

Svart 015
nærmeste RAL 9005

Gråhvit 022
nærmeste RAL 7044

Hvit 010
nærmeste RAL 9010

Grafitt 044
nærmeste RAL 9007

Legg merke til at fargen på dataskjermen kan avvike fra den virkelige nyansen. For eksakt farge, ta kontakt med oss for en fargeprøve.

Malinglagenes oppbygning

  1. Stålplate
  2. Sinksjikt
  3. Passiviseringssjikt
  4. Grunning (primer)
  5. Polyesterlakk 10 µm
  6. Baksidemaling 10 µm

Prosjektveiledning Ecolid foldeport, industriport.

Åpningsalternativ

Åpningsalternativer Ecolid foldeport

*Målene i parentes gjelder noen ganger for gangdør.

Innfesting samt tilkobling i portåpningen

Ecolid foldeport produseres med overlappingsmontering og slepelist som tetning mot gulv.

Maks høyde = 6005 mm (4600)
En del som gangdør = 3200 mm
(Målene i parentes gjelder ved slagport.)

Horisontalseksjon, overlappingsmontering for foldeporter

Ecolid_Horisont_Overlappsmont_text

*Portramme leveres ikke som standard i portleveransen

Vertikalseksjon foldeporter

*Portramme leveres ikke som standard i portleveransen

Tetningslister for slagporter og foldeporter

Midttetning – 4-delte Ecolid foldeport

ecolid_tat_4_del_G3

Midttetning – 3-, 5- og 6-delte Ecolid foldeport

Ecolid_Tatning_3_5_6_delade_G3

Mellomtetning Ecolid foldeport

Ecolid_Tatning_mellan_G3

Karmtetning Ecolid foldeport

Ecolid_Karmtatning_G3

Slepelist Ecolid foldeport

Ecolid_Slaplist_G3_med_33

Vindu folderporter, industriporter

Ecolid foldeport kan utstyres med tolags isolerglassvindu. Dere kan velge mellom seks ulike vindustyper i vårt standardsortiment, men kan også få dem i spesialmål på bestilling. Plassering og antall er fritt så lenge man holder seg til målene som er angitt nedenfor.
Standard brysthøyde = 1070 mm

Vindu type B1

Ecolid_fonster_B1

Vindu type B2

Ecolid_fonster_B2

Vindu type B3

Ecolid_fonster_B3

Eksempler på to glass linjer av typen B1

Ecolid_fonster_Exempel_1

Vindu type S1

Ecolid_fonster_S1

Vindu type S2

Ecolid_fonster_S2

Vindu type S3

Ecolid_fonster_S3

Eksempler på to glasslinjer B1 og innfelt gangdør

Ecolid_fönster_Exempel_2_redigerad1303

Motordrift foldeporter

Kommer dere til å åpne porten mer enn 10 ganger per dag? Gjør en god investering, monter
motordrift på foldeporten. Gjennom mindre varmelekkasje, økt produktivitet, bedre arbeidsmiljø
for brukere og truckførere og forlenget levetid på porten, får man igjen for investeringen
allerede ved noen få åpninger per dag. Motorer og styremekanismer er svenskprodusert
og dermed dimensjonert for det kalde klimaet vi kan ha her i nord, med hard vind og snø
samt utendørstemperaturer ned mot 40 °C.

Åpningsalternativer

Foldeporter med 2, 3 og 4 deler kan utstyres med motordrift i
to alternative utførelser, overmontering og sidemontering:
(ved 3-deling gjelder kun overmontering)
– Ved overmontering plasseres en motor over midten på porten,
som via svingbraketter festet til de ytterste portbladene, åpner
og lukker porten.
– Ved sidemontering plasseres en motor ved siden
av begge de ytterste portbladene, og via svingbraketter vil motoren så dra eller
trykke porten til åpen eller lukket
posisjon.

Styringsalternativer foldeport

Porten kan manøvreres på flere måter.
Alt fra paneler for trykknappbetjening med åpne, stopp og lukk, til
mer sofistikerte løsninger med radiostyring, radar, automatisk
lukking, kodelås, kortleser, trekksnor, sløyfedetektor
og slusefunksjoner. Som standard leveres styreskapet med
impulsstyring via integrert panel med trykknapper. I tillegg har styremekanismen
en rekke funksjoner som gjør det lettere for
både brukere, installatører og serviceteknikere, f.eks.
åpningssyklusteller.

Sikkerhet foldeport

Våre motordrevne porter oppfyller selvfølgelig
alle gjeldende sikkerhetskrav og standarder.
Alle klemfarer er konstruksjonsmessig eliminert allerede
fra start, og er dermed fullt ut konverterbare
til motordrift uten ekstra beskyttelse. Optisk
klembeskyttelse integrert i portens midttetninger
og ekstra sikkerhetsfotocelle for plassering i
portåpningen, er standard. I tillegg til disse
funksjonene har motoren/styremekanismen en belastningsvakt
for ekstra personbeskyttelse. Gummilistene
er utformet for å eliminere klemfaren mellom
portblad/portblad og portblad/vegg.
Hvert blad har minst 3 bærende beslag for å
hindre at porten faller ned

el_port_utsida

Foldeport fra utsiden

motordrift_int_vikport

Innadslående foldeport med motordrift

motordrift_sidomonterad

Foldeport med side montering

motordrift_utat

Utover åpning med motordrift

Tekniske data for motordrift til Ecolid foldeporter

Vindbelastningsklasser og størrelser

Maks størrelse overmontering
innadgående, 5,0×4,8 m.
Maks størrelse overmontering
utadgående, 4,2×4,7 m.
Maks størrelse sidemontering
30 m2.
Min. porthøyde 2500 mm.
(2700 mm ved sidemontering)

Sideklaring
Overmontering min. 380 mm.
Sidemontering min. 800 mm.

Overhøyder
Overmontering min. 380 mm.
Sidemontering min. 800 mm.

Åpningshastighet
Full åpning nås på ca. 15 sekunder.

Frikobling
Manuell via frikoblingsstang.

Driftsspenning, strømtilkobling
3-faset elektrisk motor, 0,37 kW, 50
Hz. Klassifisering IP54.

Motorvern klasse
Tre-fase elektrisk motor, 0,37 kW, 50
Hz. Beskyttelsesklasse IP54.

kabling
Komplett kabling mellom
motor og styremekanisme. Komplette
kabeloverføringer og kablinger
til optiske klembeskyttelse og
gangdørkontakter.

Svingbraketter og fester
Justerbare svingbraketter og
motorarmer. Svingbrakettsfester
montert på port

Ekstra fotocelle
Følger med som standard, inkludert kabling.

Radiomottagare med fjärrkontroll

Radiomottaker med fjernkontroll

radar

Radar

Tryckknappslåda och nyckelmanöverlåda

Trykknappanel og nøkkelbryter

Kodlås och kortläsare

Kodelås og kortleser

Markslinga

Trekksnoråpning

Radiomottagare med fjärrkontroll

Dragsnöresöppning

Miljøerklæring – Ecolid foldeporter

Beskrivelse av selskap og produkt

Selskapet:
Med over 40 års solid erfaring, er Prido en av de ledende aktørene i sin bransje.
Selskapet jobber med utforming, utvikling, produksjon og markedsføring av industriportløsninger for bedrifter og andre portbrukere i Norden og Nord-Europa.
Målet er å levere bransjens beste og mest markedstilpassede utvalg.

Miljøkoordinator :

Selskapets miljøpolicy ligger på hjemmesiden. Den oppdateres jevnlig.

Produktene:

Ecolid-porten er en foldeport av prosesslaminert sandwichkonstruksjon. Rammeverket består av aluminiumprofiler med stålforsterkninger. Rammen fylles med isocyanat og polyol som danner en polyuretanisolasjon. Inn- og utsiden består av varmgalvanisert stålplate. Produksjonen skjer ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 25 år. Angitt levetid gjelder under forutsetning av at produktene brukes under forholdene de er ment for. Større skader i malingssjiktet som også skader galvaniseringssjiktene under, bør repareres. Ellers trengs kun vedlikehold i samsvar med vedlikeholdsinstruksene i brukerhåndboken for industriporten.

Innholdsdeklarasjon:

I tabellen under er innholdet i Ecolid oppgitt. Fordi portene måltilpasses for de enkelte kundene, varierer størrelsen.
Tabellen viser innholdet i den vanligste utførelsen – 4000 mm x 4000 mm med én vindusrad samt gangdør:

Materiale Mengde
Stål 233,2 kg
Aluminium 65 kg
Gummi 19,9 kg
Plast 0,1 kg
Polyuretan 43 kg
Vindu 7,2 kg
Annet 0,2 kg
Totalt 368,6 kg

For ytterligere informasjon om komponentene som brukes, ta kontakt med produsenten.

Miljøprestasjonserklæring:

Informasjonen om produktenes miljøprestasjon er delt opp i en produksjonsdel og en bruksdel.

Produksjon:

Ressursbruk:
– Strømforbruk ca. 104 kWh/port.

Forurensende utslipp:
– Ingen målbare utslipp.

Annen informasjon:
– Farlig avfall: Noe avrenning forekommer ved rengjøring av polyol- og isocyanatmaskin. Dette håndteres av Stena Recycling destruktion. I gjennomsnitt har det oppstått ca. 150 kg per år, til sammenligning med de 192 tonn råvare som inngår i produksjonen.
– Annet avfall: Restprodukter i form av utskjæringer forekommer i produksjonen. Disse klassifiseres ikke som farlig avfall, men kan deponeres uten restriksjoner samt brukes til markisolering.

– Kjemikalier som brukes i produksjonen: Polyol, isocyanat, smeltelim.

Emballering:
– Innpakking gjøres på stativ. Stativet består av sidegavler i stål med trefot, distanser i form av treribber samt plastskive i underkant av portemballasjen. Bindes med plastbånd og treribber øverst på portstativet. Løst tilbehør pakkes i plastinnpakket pappeske.

Egenutslipp:
– Ingen kjente.

Gjenvinning:
Metallet kan materialgjenvinnes. Tre- og gummirester kan energigjenvinnes. Celleplastavfall deponeres uten begrensninger (kan ikke komposteres). Limrester kan forbrennes/deponeres.

GARANTIVILKÅR – ECOLID

Garantitid
Garantien gjelder i 7 år fra dagen porten levereres av Prido AB

Garantiens omfang
Garantien gjelder for Ecolidportens samtlige deler, med unntak for slitasjedeler.
Garantien omfatter materialbrudd, konstruksjonsfeil, produksjonsfeil, unormale fargeforandringer, gjennomrustning i yttersjikt eller andre korrosjonskader som kan påvirke portens funksjon.
På elektronikk gjelder 2 års full funksjonsgaranti. Deretter erstattes defekt elektronikkdel med tilsvarende ny enhet.
Garantien omfattar ikke skader som omfatter portens slitasjedeler. Slitasjedelene skal byttes i henhold til gjeldende vedlikeholdsinnstruksjoner, som kommer frem av porten brukermanual (”Manualen”). Hvilke slitasjedeler det gjelder kommer frem i Manualen.
Garantien omfatter ikke skader forårsaket av elektriske overspenninger, f.eks lynnedslag o.l.
Garantien omfatter heller ikke skader eller følgeskader forårsaket av installatøren, brukeren eller tredje part.

Garantien gjelder under forutsetning av:

  1. Porten ikke sitter montert i særskilt korrosivt eller aggressivt miljø, f.eks. i luft med høyt saltinnhold, i konstant kontakt med vann eller der korrosive kjemikalier, korrosiv røyk, kondens, aske, cementdamp eller avføring fra dyr kan påvirke portens deler.
  2. Porten har en av standardfargene som gjaldt på tiden for produksjon av porten. For porter som er utstyrt med farger uten standardfarger gjelder 2 års garanti på selve lakksjiktet når det gjelder heft og fargebestandighet.
  3. Porten anvendes for sitt formål, å fungere som en klimabeskyttelse i et passasjesystem for gods og personell.
  4. Porten ikke utsettes for noen annen form av påvirkelse enn den belastningen som kreves for å manøvrere en riktig innstallert og vedlikeholdt port og den belastning som kommer av vind.
  5. De service-, rengjørings- og vedlikeholdsrutinger som beskrives i Manualen er utført og dokumentert i Manualens vedlikeholdsprotokoll.
  6. At de reservdeler som monteras er Pridos originale. Garantien på reservdelen i seg selv gjelder frem til til sluttdagen for portens opprinnelige garantitid.
  7. Porten sitter montert nord for den 37` breddegrad.
  8. Oppsamling av støv eller annet regelmessig har blitt vasket bort fra portblad og beslag i henhold til gjeldende regler i Manualens vedlikeholdsinnstruksjoner.
  9. Manuell port ikke monteres på et sted hvor temperaturen kontinuerlig overskrider +70 grader.
  10. Maskindriven port er montert på en lokasjon der innendørstemperaturen holdes mellom +40 og –10 grader Celsius.
  11. Full betaling for porten og eventuellt montage er betalt inn til Prido Norway AS/ Prido AB
  12. Porten åpnes maks 1 000 000 ganger.

Garanti og reklamasjon
Ved hendelse av feil skal skriftlig reklamation sendes til Prido AB/Prido Norway AS innen rimelig tid etter  at feilen oppdages eller burde vært oppdaget, senest før garantitidens utgang. Ved reklamasjoner eiger Prido AB retten til å la en upartisk person undersøke feilen. Når Prido AB har mottatt reklamasjon i henhold til ovenstående tekst skal Prido AB innen rimelig tid og på egen bekostning rette feil som omfattes av denne garanti. Denne garanti begrenser på ingen måte kjøperens rettigheter som følger kjøpsloven,
som rett till tilbakebetaling, prisfradrag, rett til å holde tilbake betaling eller kompensasjon for å rette feilen eller avbryte kjøpet.
Ladda ner «Garantiblad för Ecolid vikport 121101.pdf»

Login

Ring oss
